Questão 32 — Portas Lógicas (Eletrônica Digital) — Diretoria de Ensino da Marinha (DEnsM) · Marinha do Brasil 2016

Eletrônica Digital Portas Lógicas

Diretoria de Ensino da Marinha (DEnsM) 2016 Superior

Marinha do Brasil · Oficial dos Quadros Complementares (QC-CA e QC-FN) — Eletrônica · Caderno Amarela

Gabarito disponível

Observe a figura a seguir.

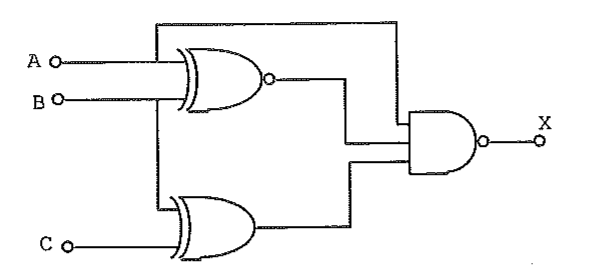

Circuito lógico: A e B entram em uma porta XNOR; C e A entram em outra porta XNOR; as duas saídas alimentam uma porta NAND cuja saída é X.

Circuito lógico: A e B entram em uma porta XNOR; C e A entram em outra porta XNOR; as duas saídas alimentam uma porta NAND cuja saída é X.

Determine as condições de entrada necessárias para que, no circuito acima, X seja igual a zero (X = 0), e assinale a opção correta.

Selecione uma alternativa A) A=0, B=1 e C=0 B) A=0, B=0 e C=0 C) A=1, B=1 e C=0 D) A=1, B=0 e C=0 E) A=1, B=1 e C=1

Ver gabarito

Gabarito: C

Fonte: Gabarito preliminar: Gabarito Eletrônica (HE) — página 1
