Analise as figuras a seguir.

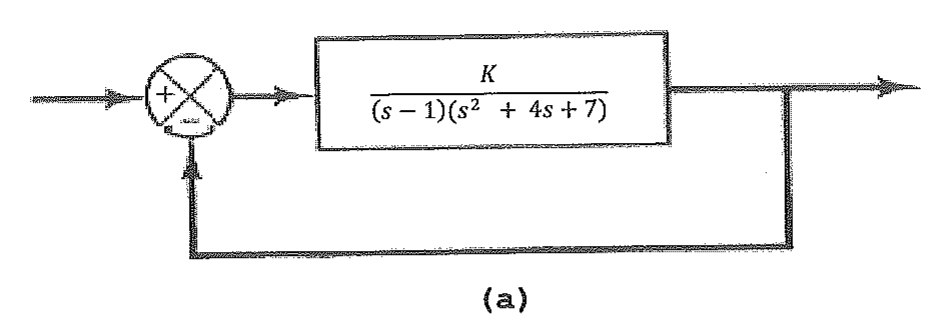

Figura (a): sistema com realimentação unitária negativa e função de transferência K / ((s − 1)(s² + 4s + 7)).

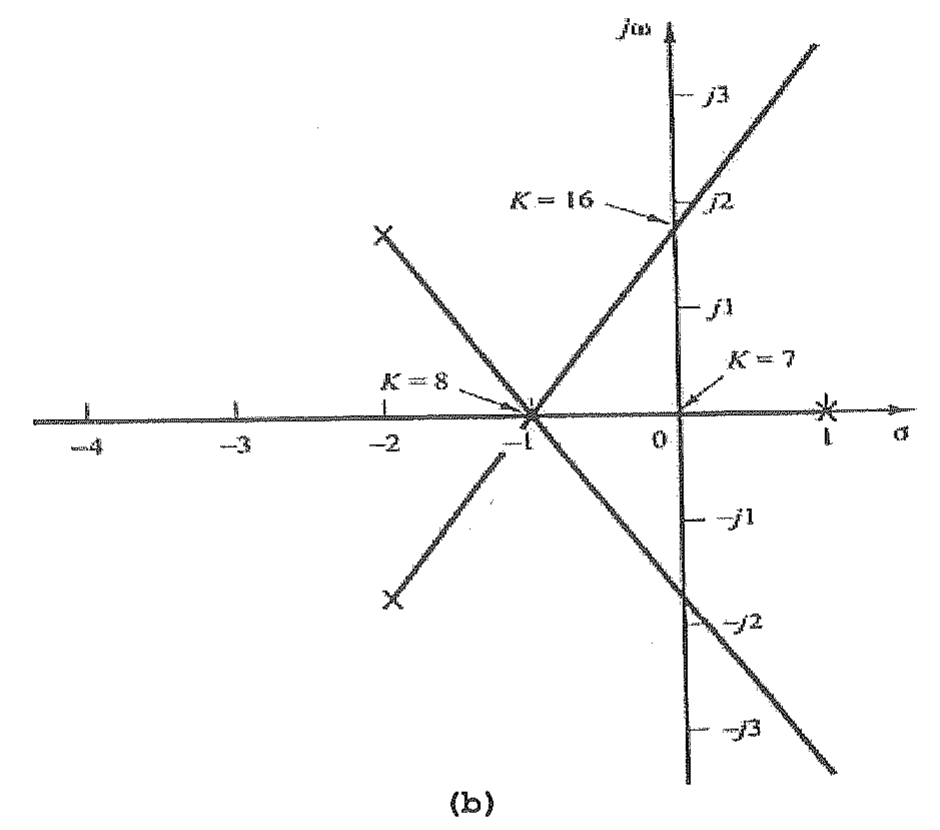

Figura (b): lugar das raízes no plano s, com um polo em s = 1 e dois polos complexos conjugados no semiplano esquerdo, ramos cruzando o eixo real em −1 (K = 8), passando pela origem (K = 7) e cruzando o eixo imaginário em torno de j2 (K = 16).

A figura (b) representa o lugar das raízes do sistema da figura (a). Determine os valores de K para os quais o sistema é estável e assinale a opção correta.

Ver gabarito

Gabarito: D
