Observe a figura a seguir.

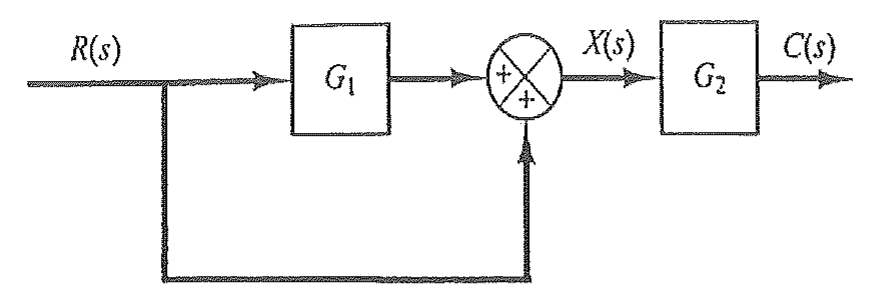

Diagrama de blocos: R(s) segue para o bloco G1 e também, por um ramo direto, para um somador (+,+) que recebe a saída de G1; a saída do somador X(s) entra no bloco G2, cuja saída é C(s).

Diagrama de blocos: R(s) segue para o bloco G1 e também, por um ramo direto, para um somador (+,+) que recebe a saída de G1; a saída do somador X(s) entra no bloco G2, cuja saída é C(s).

Calcule a função de transferência relacionada a C(S) e R(S), com base na figura acima, assinale a opção correta.

Selecione uma alternativa A) G₁G₂+G₁ B) G₂G₁+G₁+1 C) G₂G₁+1 D) G₂G₁ E) G₁G₂+G₂

Ver gabarito

Gabarito: E
