Questão 44 — Teorema da Máxima Transferência de Potência (Circuitos Elétricos) — Diretoria de Ensino da Marinha (DEnsM) · Marinha do Brasil 2017

Circuitos Elétricos Teorema da Máxima Transferência de Potência

Diretoria de Ensino da Marinha (DEnsM) 2017 Superior

Marinha do Brasil · Professor do Magistério Superior — Eletricidade · Caderno Amarela

Gabarito disponível

Analise a figura a seguir, considerando que Rg e Xg são diferentes de zero.

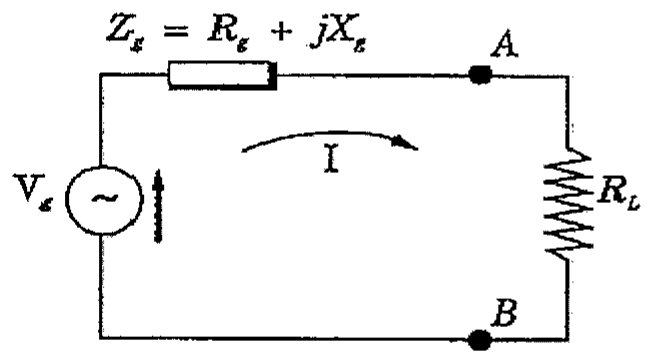

Circuito com fonte senoidal Vg em série com impedância Zg = Rg + jXg, alimentando carga resistiva RL entre os pontos A e B, com corrente I indicada.

Circuito com fonte senoidal Vg em série com impedância Zg = Rg + jXg, alimentando carga resistiva RL entre os pontos A e B, com corrente I indicada.

O circuito acima é constituído por uma fonte e uma impedância fixa, associadas em série, fornecendo potência a uma carga resistiva RL. A máxima potência transferida à carga ocorrerá quando:

Selecione uma alternativa A) a corrente que circula no circuito for igual a zero. B) a tensão da fonte for igual à tensão na carga. C) a reatância e a resistência da fonte forem iguais. D) a resistência de carga e a resistência da fonte forem iguais. E) a resistência da carga for igual ao valor absoluto da impedância do circuito.

Ver gabarito

Gabarito: E

Fonte: Gabarito preliminar: Gabarito DEnsM CP-PMS 2017 — Eletricidade — página 4
