Questão 36 — Teorema da Máxima Transferência de Potência (Circuitos Elétricos) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2023

Circuitos Elétricos Teorema da Máxima Transferência de Potência

Serviço de Seleção do Pessoal da Marinha (SSPM) 2023 Superior

Marinha do Brasil · Oficial dos Quadros Complementares (CP-QC-CA e QC-FN) — Eletrônica · Caderno Amarela

Gabarito disponível

Analise o circuito abaixo.

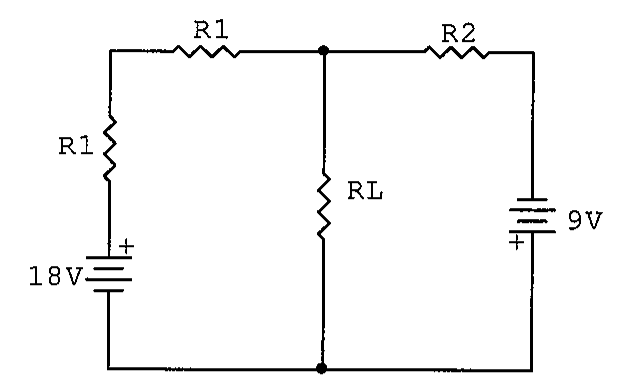

Circuito: fonte de 18 V em série com R1 (lado esquerdo) e outro R1 até o nó superior; RL entre o nó superior e o nó inferior; à direita, R2 em série com fonte de 9 V entre o nó superior e o nó inferior.

Circuito: fonte de 18 V em série com R1 (lado esquerdo) e outro R1 até o nó superior; RL entre o nó superior e o nó inferior; à direita, R2 em série com fonte de 9 V entre o nó superior e o nó inferior.

Dado que R₁ = 4 Ω e R₂ = 8 Ω, assinale a opção que apresenta o valor de RL para que ocorra a máxima transferência de potência para esse resistor e o valor da potência máxima, respectivamente.

Selecione uma alternativa A) 4 Ω e 1,26 W B) 2 Ω e 2,52 W C) 2 Ω e 1,26 W D) 4 Ω e 5,06 W E) 3 Ω e 3,78 W

Ver gabarito

Gabarito: A

Fonte: Gabarito preliminar: Gabarito final — Eletrônica — página 1
