Questão 9 — Contadores Digitais (Eletrônica Digital) — Diretoria de Ensino da Marinha (DEnsM) · Marinha do Brasil 2017

Eletrônica Digital Contadores Digitais

Diretoria de Ensino da Marinha (DEnsM) 2017 Superior

Marinha do Brasil · Professor do Magistério Superior — Engenharia de Controle · Caderno Amarela

Gabarito disponível

A um circuito contador é aplicado um sinal de clock em sua entrada, tendo como resposta a tabela de estados representada abaixo. Assinale a afirmativa correta:

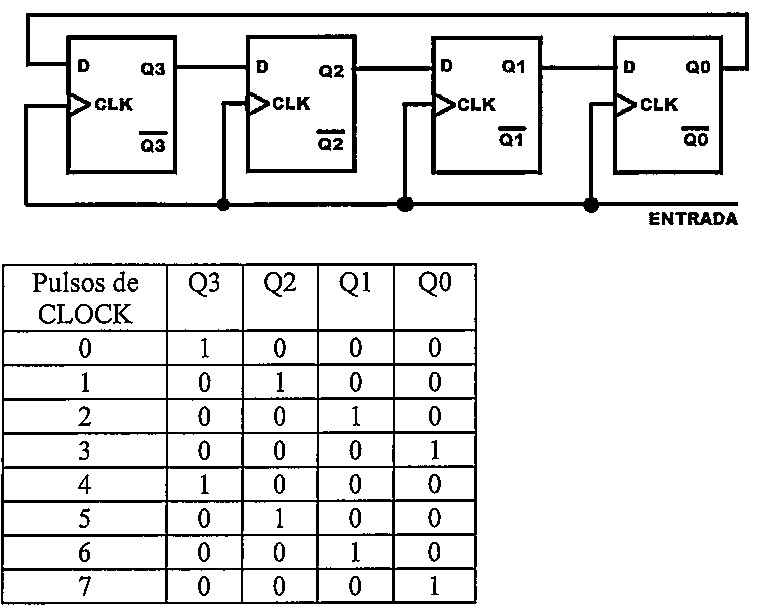

Quatro flip-flops D (Q3, Q2, Q1, Q0) em cascata com clocks ligados à mesma ENTRADA e saída Q0 realimentada à entrada D do primeiro; abaixo, tabela de estados Q3 Q2 Q1 Q0 para os pulsos de clock 0 a 7.

Quatro flip-flops D (Q3, Q2, Q1, Q0) em cascata com clocks ligados à mesma ENTRADA e saída Q0 realimentada à entrada D do primeiro; abaixo, tabela de estados Q3 Q2 Q1 Q0 para os pulsos de clock 0 a 7.

Sendo assim, com base no circuito e na tabela acima, assinale a opção correta.

Selecione uma alternativa A) O módulo do contador é 16. B) O circuito representa um contador em anel. C) O circuito representa um contador Johnson. D) Para ser decodificado o circuito necessita da utilização de portas decodificadoras. E) O circuito representa um contador assíncrono.

Ver gabarito

Gabarito: B

Fonte: Gabarito preliminar: Gabarito DEnsM CP-PMS/2017 — página 7
