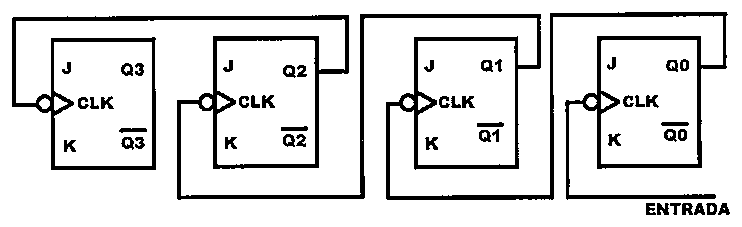

Um contador é formado por quatro flip-flops do tipo J-K disparados por transições negativas de clock, conforme circuito abaixo. Todos os flip-flops estão com suas entradas “J” e “K” ligadas em nível lógico alto. As entradas PRESET e CLEAR estão configuradas de modo a não interferir no circuito. A frequência de entrada do clock é 8 kHz e a contagem é iniciada com as saídas Q0, Q1, Q2 e Q3 iguais a zero.
Sendo assim, com base na figura acima, coloque V (verdadeiro) ou F (falso) nas afirmativas a seguir e assinale a opção correta.
( ) o módulo do contador é 32.
( ) a frequência do sinal na saída Q3 é 500Hz.
( ) a faixa de contagem é 0000₂ a 1111₂.
( ) o estado do contador no 83º pulso é 0011₂.
