Questão 16 — Sensores de Temperatura (Instrumentação Industrial) — Diretoria de Ensino da Marinha (DEnsM) · Marinha do Brasil 2017

Instrumentação Industrial Sensores de Temperatura

Diretoria de Ensino da Marinha (DEnsM) 2017 Superior

Marinha do Brasil · Professor do Magistério Superior — Engenharia de Controle · Caderno Amarela

Gabarito disponível

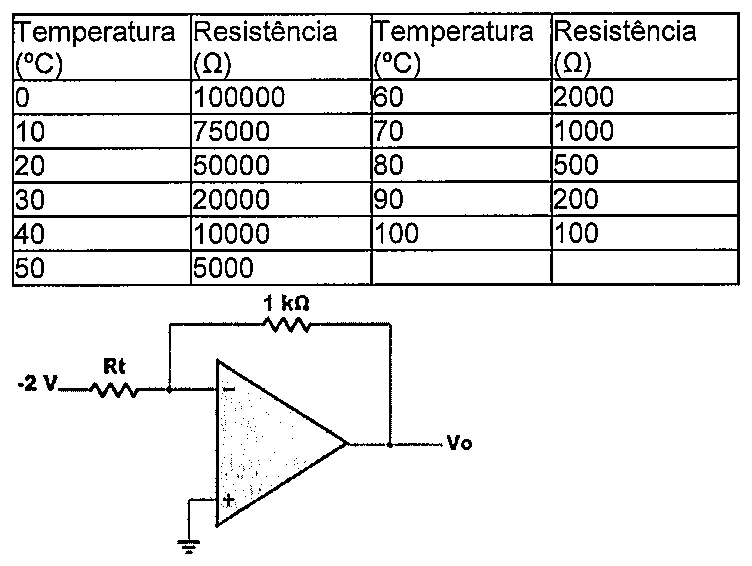

Um termistor operando na faixa de 0°C a 100°C é ligado a um amplificador operacional para converter temperatura em tensão. O comportamento da resistência elétrica (Rt) desse termistor em função da temperatura e o circuito estão apresentados a seguir:

Tabela de resistência do termistor Rt (Ω) para temperaturas de 0 a 100 °C em passos de 10 °C, e amplificador inversor com entrada de -2 V aplicada através de Rt e realimentação de 1 kΩ até a saída Vo.

Tabela de resistência do termistor Rt (Ω) para temperaturas de 0 a 100 °C em passos de 10 °C, e amplificador inversor com entrada de -2 V aplicada através de Rt e realimentação de 1 kΩ até a saída Vo.

Considerando que o termistor acima possui constante de dissipação igual a 10 mW/°C, é correto afirmar que o máximo aquecimento desse termistor e a tensão de saída Vo nessa situação são iguais, respectivamente, a:

Selecione uma alternativa A) 0,004 °C e 20 V B) 1 °C e 20 V C) 1 °C e 22 V D) 4 °C e 0,02 V E) 4 °C e 20 V

Ver gabarito

Gabarito: E

Fonte: Gabarito preliminar: Gabarito DEnsM CP-PMS/2017 — página 7
