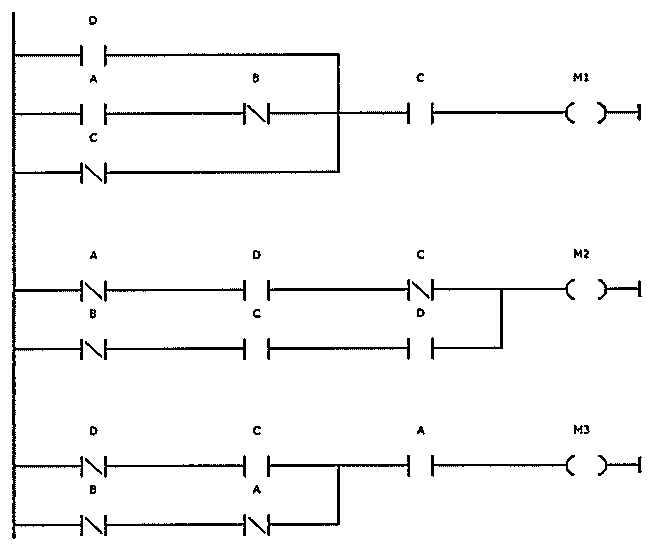

A figura abaixo representa a programação em ladder para acionamento de três motores (M1, M2 e M3), a partir da utilização de um controlador lógico programável (CLP).
Sabendo que A,B,C e D são os contatos de entrada, assinale a opção que apresenta o estado de funcionamento dos motores (ligado/desligado) para entradas definidas como A=1, B=0, C=1 e D=0.
Sabendo que A,B,C e D são os contatos de entrada, assinale a opção que apresenta o estado de funcionamento dos motores (ligado/desligado) para entradas definidas como A=1, B=0, C=1 e D=0.
