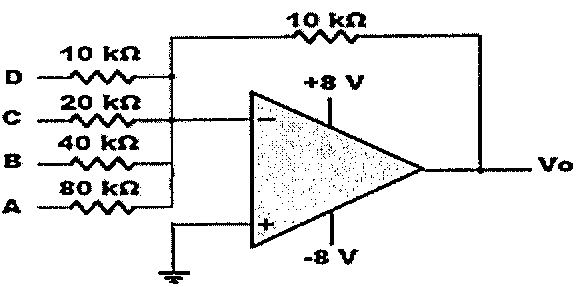

Observe o circuito do conversor digital-analógico de 4 bits a seguir:
As tensões analógicas referentes aos níveis baixo e alto são, respectivamente, 0 V e 4 V. Sabendo que a entrada “A” corresponde ao bit menos significativo, a tensão analógica de saída (em módulo) referente à entrada digital 1101₂ é igual a:
