Questão 43 — Conversores Digital-Analógicos (D/A) (Eletrônica Digital) — Diretoria de Ensino da Marinha (DEnsM) · Marinha do Brasil 2017

Eletrônica Digital Conversores Digital-Analógicos (D/A)

Diretoria de Ensino da Marinha (DEnsM) 2017 Superior

Marinha do Brasil · Professor do Magistério Superior — Engenharia de Controle · Caderno Amarela

Gabarito disponível

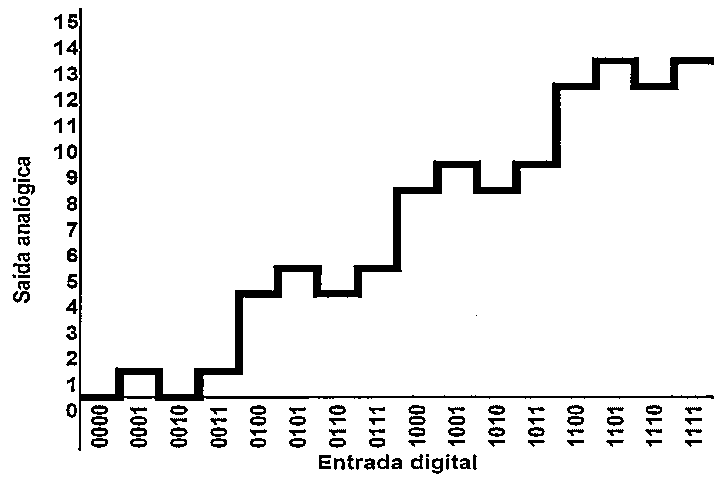

Um determinado conversor digital-analógico produz a saída ilustrada no gráfico a seguir:

Gráfico em degraus da saída analógica (0 a 15) em função da entrada digital de 0000 a 1111.

Gráfico em degraus da saída analógica (0 a 15) em função da entrada digital de 0000 a 1111.

Com base nessa figura, é correto afirmar que a conversão:

Selecione uma alternativa A) não apresenta erros. B) apresenta erro de fundo de escala. C) apresenta erro de ganho. D) apresenta erro de monotonicidade. E) apresenta erro de offset.

Ver gabarito

Gabarito: D

Fonte: Gabarito preliminar: Gabarito DEnsM CP-PMS/2017 — página 7
