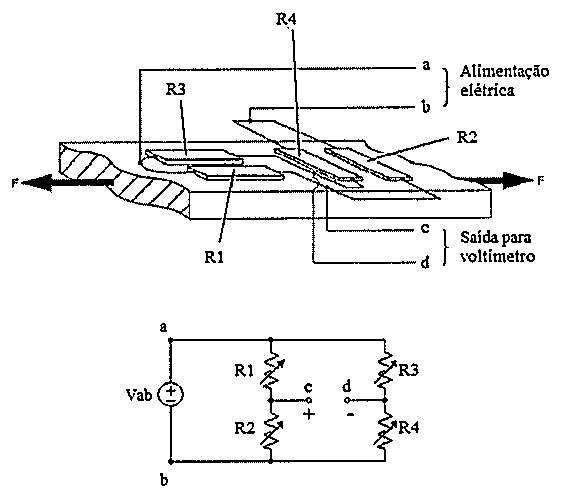

O principio de funcionamento das células de carga baseia-se na variação da resistência ôhmica de um extensômetro quando submetido a uma deformação. A figura abaixo mostra seus detalhes construtivos e seu diagrama elétrico:
Sabendo que a célula de carga é alimentada por uma tensão contínua de 24V e, em dado momento de utilização dessa célula de carga, a tensão medida entre os terminais “c” e “d” é de 0,5 V e R1=R2=R3=100 ohms, marque a opção que corresponde ao valor de R4.
