Questão 29 — Amplificadores Operacionais (Eletrônica Analógica) — Diretoria de Ensino da Marinha (DEnsM) · Marinha do Brasil 2017

Eletrônica Analógica Amplificadores Operacionais

Diretoria de Ensino da Marinha (DEnsM) 2017 Superior

Marinha do Brasil · Professor do Magistério Superior — Engenharia de Controle · Caderno Amarela

Gabarito disponível

Analise o circuito a seguir.

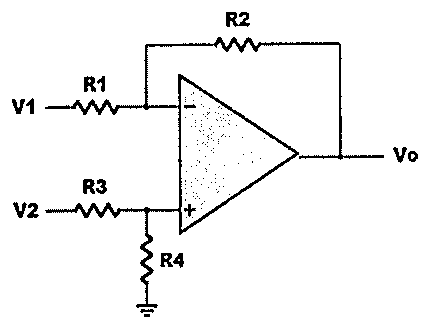

Amplificador operacional em configuração diferencial: V1 aplicada por R1 à entrada inversora com realimentação R2 até Vo; V2 aplicada por R3 à entrada não inversora, com R4 para a terra.

Amplificador operacional em configuração diferencial: V1 aplicada por R1 à entrada inversora com realimentação R2 até Vo; V2 aplicada por R3 à entrada não inversora, com R4 para a terra.

Determine a tensão de saída Vo do circuito acima.

Dados: V1 = 10 V
V2 = 50 V
R1 = 22 Ω
R2 = 1,1 kΩ
R3 = R4 = 47 Ω

Ver gabarito

Gabarito: B

Fonte: Gabarito preliminar: Gabarito DEnsM CP-PMS/2017 — página 7
