Questão 41 — Automação Industrial: Programação Ladder (CLP)

O motor da bomba de aguada da Corveta Barroso deve ser acionado utilizando-se um CLP com programação em Ladder com base na equação lógica M = (Ā.B).(A + B̄).

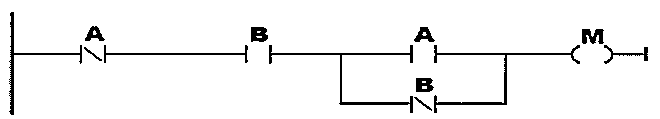

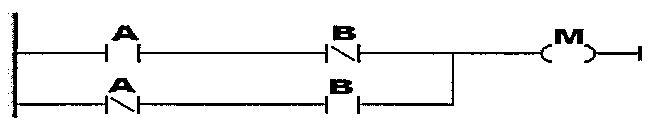

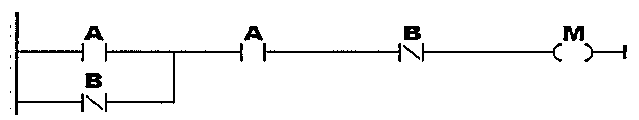

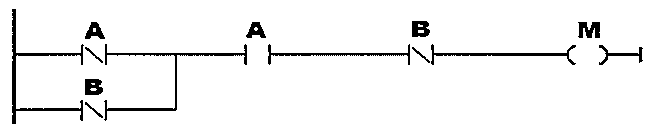

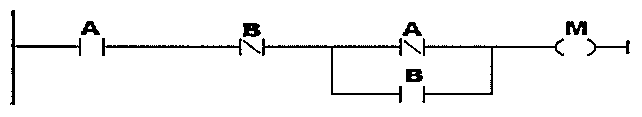

Assinale a opção que apresenta essa equação lógica.
