Questão 13 — Circuitos com Diodos — Limitadores (Eletrônica Analógica) — Marinha do Brasil — Diretoria de Ensino da Marinha (DEnsM) · Marinha do Brasil — Corpo de Fuzileiros Navais 2018

Eletrônica Analógica Circuitos com Diodos — Limitadores

Marinha do Brasil — Diretoria de Ensino da Marinha (DEnsM) 2018 Superior

Marinha do Brasil — Corpo de Fuzileiros Navais · Oficial do Quadro Complementar de Oficiais Fuzileiros Navais (CP-QC-FN) · Caderno Amarela

Gabarito disponível

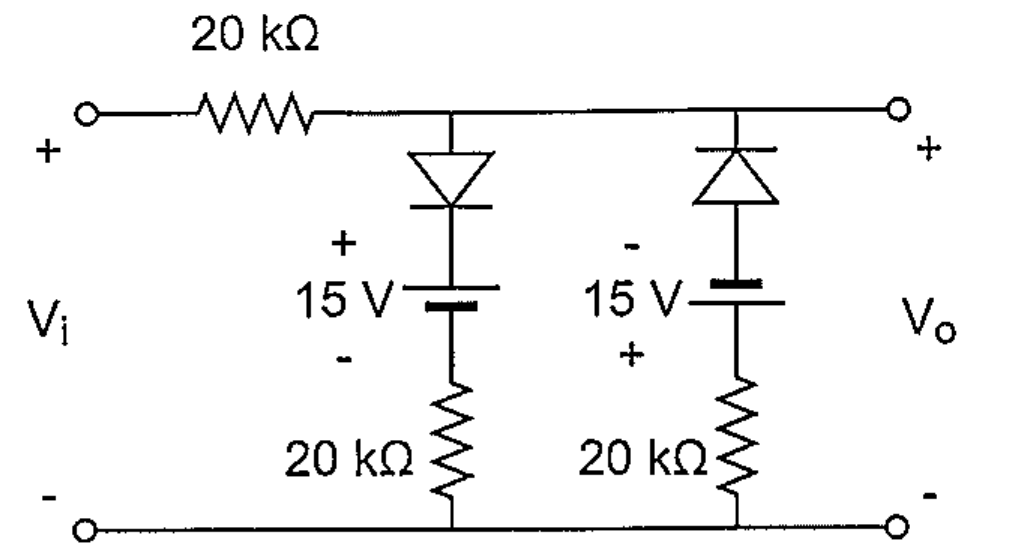

Observe a figura a seguir.

Circuito com resistor série de 20 kΩ entre a entrada Vi e a saída Vo; dois ramos em paralelo com a saída, cada um com diodo, bateria de 15 V e resistor de 20 kΩ, com diodos e baterias em polaridades opostas.

Circuito com resistor série de 20 kΩ entre a entrada Vi e a saída Vo; dois ramos em paralelo com a saída, cada um com diodo, bateria de 15 V e resistor de 20 kΩ, com diodos e baterias em polaridades opostas.

Considerando que os diodos do circuito acima são ideais, assinale a opção que apresenta os valores de Vₒ para os seguintes valores de Vᵢ: Vᵢ = + 12 V; Vᵢ = - 6 V; Vᵢ = + 36 V e Vᵢ = - 20 V, respectivamente.

Selecione uma alternativa A) Vₒ = + 6 V; Vₒ = - 3 V; Vₒ = + 19,5 V e Vₒ = - 14,5 V B) Vₒ = + 6 V; Vₒ = - 3 V; Vₒ = + 25,5 V e Vₒ = - 17,5 V C) Vₒ = + 6 V; Vₒ = - 3 V; Vₒ = + 15 V e Vₒ = - 15 V D) Vₒ = + 12 V; Vₒ = - 6 V; Vₒ = + 25,5 V e Vₒ = - 17,5 V E) Vₒ = + 12 V; Vₒ = - 6 V; Vₒ = + 19,5 V e Vₒ = - 14,5 V
