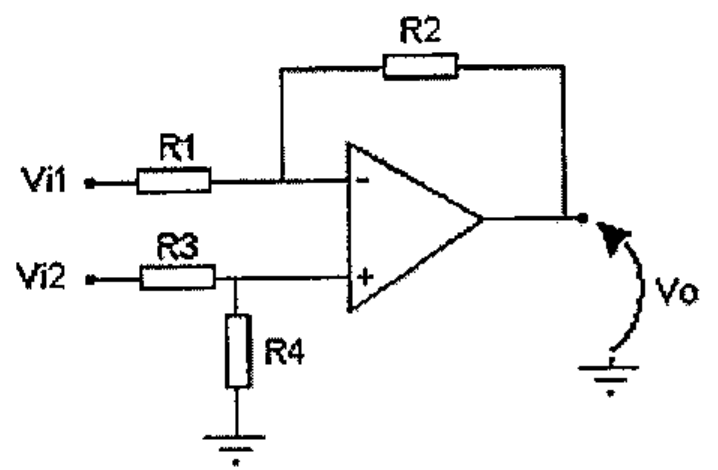

Analise a figura a seguir.

Amplificador operacional: Vi1 entra pela entrada inversora através de R1, com R2 de realimentação entre saída e entrada inversora; Vi2 entra na não inversora através de R3, com R4 desta entrada para o terra; saída Vo.

Amplificador operacional: Vi1 entra pela entrada inversora através de R1, com R2 de realimentação entre saída e entrada inversora; Vi2 entra na não inversora através de R3, com R4 desta entrada para o terra; saída Vo.

Considere que, no amplificador operacional da figura acima, os resistores possuem os seguintes valores: R1=5kΩ, R2=10kΩ e R3=20kΩ. Com base nesses dados, assinale a opção que apresenta o valor do resistor R4 para que Vₒ = 2(Vᵢ₁ - Vᵢ₂).

Ver gabarito

Gabarito: E

Fonte: Gabarito preliminar: Gabarito final SSPM (CP-QC-FN/2018) — página 2
