Analise os circuitos amplificadores abaixo:

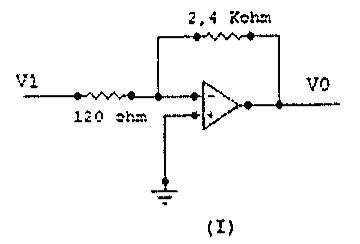

Circuito (I): amplificador operacional com V1 aplicado por resistor de 120 ohm à entrada inversora, realimentação de 2,4 Kohm entre a saída VO e a entrada inversora, entrada não inversora ligada ao terra.

Circuito (I): amplificador operacional com V1 aplicado por resistor de 120 ohm à entrada inversora, realimentação de 2,4 Kohm entre a saída VO e a entrada inversora, entrada não inversora ligada ao terra.

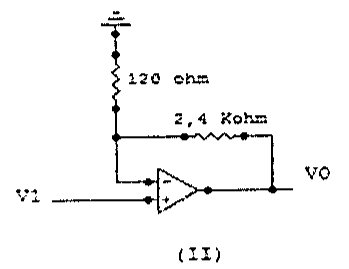

Circuito (II): amplificador operacional com V1 na entrada não inversora, resistor de 120 ohm da entrada inversora ao terra e realimentação de 2,4 Kohm entre a saída VO e a entrada inversora.

A tensão de saída resultante nos amplificadores I e II para uma entrada de V₁=3v será, respectivamente:

Ver gabarito

Gabarito: B
