Questão 24 — Análise de Circuitos em Corrente Contínua (Circuitos Elétricos) — Marinha do Brasil — Diretoria de Ensino da Marinha · Marinha do Brasil 2019

Circuitos Elétricos Análise de Circuitos em Corrente Contínua

Marinha do Brasil — Diretoria de Ensino da Marinha 2019 Superior

Marinha do Brasil · Oficial dos Quadros Complementares da Armada e de Fuzileiros Navais (CP-QC-CA e QC-FN) — Eletrônica · Caderno Amarela

Gabarito disponível

Calcule o valor de VAB, Pot (AB) e i₃, representados no esquema abaixo, respectivamente, e assinale a opção correta.

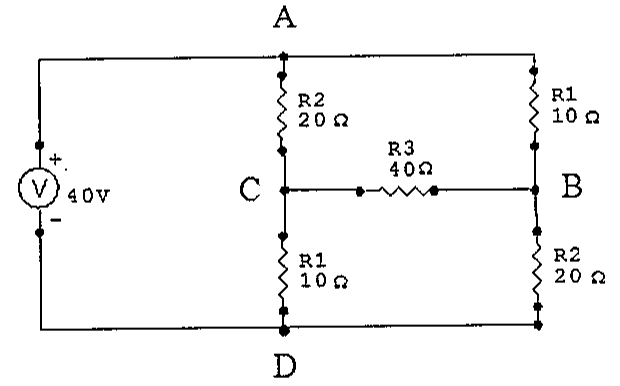

Circuito em ponte: fonte de 40 V entre os nós A e D; ramo A–C–D com R2 = 20 Ω e R1 = 10 Ω; ramo A–B–D com R1 = 10 Ω e R2 = 20 Ω; resistor R3 = 40 Ω entre C e B.

Circuito em ponte: fonte de 40 V entre os nós A e D; ramo A–C–D com R2 = 20 Ω e R1 = 10 Ω; ramo A–B–D com R1 = 10 Ω e R2 = 20 Ω; resistor R3 = 40 Ω entre C e B.

Selecione uma alternativa A) 10 V , 22,5 W e 1,25 A B) 15 V , 31,25 W e 1,25 A C) 15 V , 22,5 W e 0,25 A D) 25 V , 31,25 W e 1,5 A E) 10 V , 31,25 W e 0,25 A

Ver gabarito

Gabarito: C

Fonte: Gabarito preliminar: Gabarito final — Eletrônica/2019 — página 2
