Examine a figura abaixo.

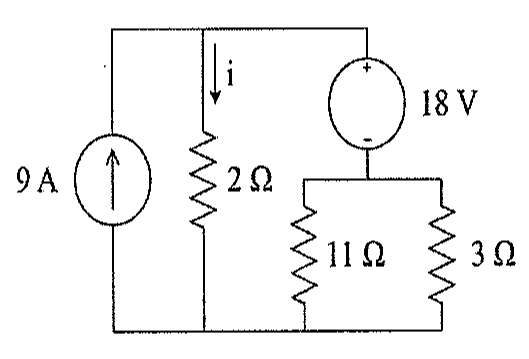

Fonte de corrente de 9 A em paralelo com resistor de 2 Ω (corrente i para baixo) e com um ramo formado por fonte de 18 V em série com a associação em paralelo de resistores de 11 Ω e 3 Ω.

Fonte de corrente de 9 A em paralelo com resistor de 2 Ω (corrente i para baixo) e com um ramo formado por fonte de 18 V em série com a associação em paralelo de resistores de 11 Ω e 3 Ω.

O valor da corrente i no circuito apresentado acima é:
