Questão 17 — Estática — Equilíbrio de Corpos Rígidos (Engenharia Mecânica) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2021

Engenharia Mecânica Estática — Equilíbrio de Corpos Rígidos

Serviço de Seleção do Pessoal da Marinha (SSPM) 2021 Superior

Marinha do Brasil · Oficial dos Quadros Complementares da Armada e de Fuzileiros Navais (CP-QC-CA e CP-QC-FN) — Sistemas de Armas · Caderno Amarela

Gabarito disponível

A barra da figura abaixo se apoia nos pontos A e B e está em equilíbrio sob a ação das forças indicadas. A barra pesa 40 kgf e o seu comprimento é de 8 m. Calcule a força exercida sobre a barra no ponto A e assinale a opção correta.

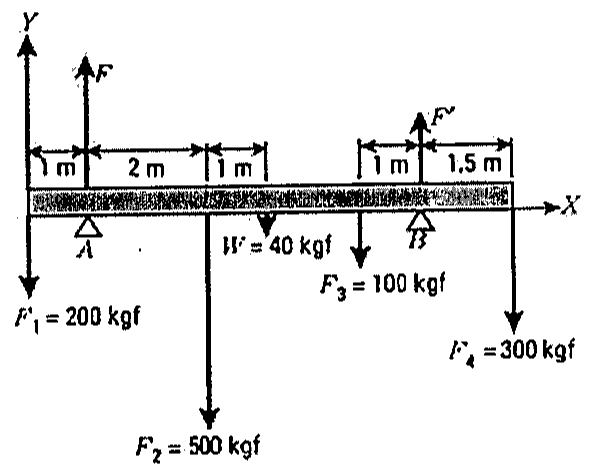

Barra horizontal sobre apoios A e B com forças verticais: F1 = 200 kgf na extremidade esquerda, reação F em A a 1 m, F2 = 500 kgf e peso W = 40 kgf em pontos intermediários, F3 = 100 kgf, reação F' em B e F4 = 300 kgf na extremidade direita; cotas de 1 m, 2 m, 1 m, 1 m e 1,5 m indicadas.

Barra horizontal sobre apoios A e B com forças verticais: F1 = 200 kgf na extremidade esquerda, reação F em A a 1 m, F2 = 500 kgf e peso W = 40 kgf em pontos intermediários, F3 = 100 kgf, reação F' em B e F4 = 300 kgf na extremidade direita; cotas de 1 m, 2 m, 1 m, 1 m e 1,5 m indicadas.
