Questão 18 — Hidrodinâmica — Equação de Bernoulli (Física) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2021

Física Hidrodinâmica — Equação de Bernoulli

Serviço de Seleção do Pessoal da Marinha (SSPM) 2021 Superior

Marinha do Brasil · Oficial dos Quadros Complementares da Armada e de Fuzileiros Navais (CP-QC-CA e CP-QC-FN) — Sistemas de Armas · Caderno Amarela

Gabarito disponível

Na figura abaixo, a água atravessa um cano horizontal e sai para a atmosfera com uma velocidade v₁ = 15 m/s. Os diâmetros dos segmentos esquerdo e direito do cano são 5,0 cm e 3,0 cm, respectivamente. Qual é a pressão manométrica no segmento esquerdo do tubo?

Dado: 1 atm = 1,01 . 10⁵Pa

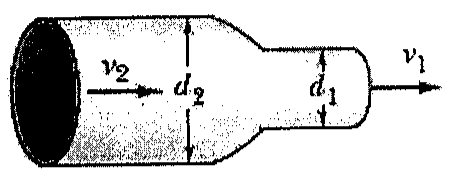

Cano horizontal com segmento esquerdo de diâmetro d2 e velocidade v2, estreitando para segmento direito de diâmetro d1, de onde a água sai com velocidade v1.

Cano horizontal com segmento esquerdo de diâmetro d2 e velocidade v2, estreitando para segmento direito de diâmetro d1, de onde a água sai com velocidade v1.

Selecione uma alternativa A) 1,97.10⁵ Pa B) 1,99.10⁵ Pa C) 8,77.10⁴ Pa D) 9,2.10⁴ Pa E) 9,8.10⁴ Pa

Ver gabarito

Gabarito: E

Fonte: Gabarito preliminar: Gabarito final após recursos — página 4 (Sistema de Armas)
