Gabarito disponível

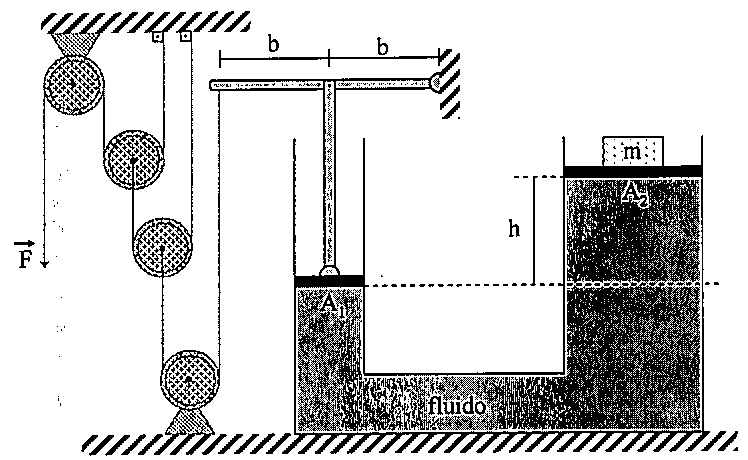

Observe a figura abaixo:
Dois tubos cilíndricos interligados estão cheios de um fluido incompressível de densidade ρ = 800 kg/m³. As áreas das faces dos êmbolos são A₁= 100 cm² e A₂= 200 cm². Uma haste articulada, de comprimento 2b, está ligada a um suporte vertical, ambos de massas desprezíveis. O suporte é capaz de se movimentar verticalmente pressionando o êmbolo de área A₁, conforme a figura acima. À esquerda na figura, temos um sistema de roldanas, consideradas ideais com fios ideais. Calcule o módulo da força F, em Newtons, para a situação de equilíbrio da figura acima, considerando a diferença de altura h = 50,0 cm, g = 10,0 m/s² e m= 240 kg e assinale a opção correta.
Dois tubos cilíndricos interligados estão cheios de um fluido incompressível de densidade ρ = 800 kg/m³. As áreas das faces dos êmbolos são A₁= 100 cm² e A₂= 200 cm². Uma haste articulada, de comprimento 2b, está ligada a um suporte vertical, ambos de massas desprezíveis. O suporte é capaz de se movimentar verticalmente pressionando o êmbolo de área A₁, conforme a figura acima. À esquerda na figura, temos um sistema de roldanas, consideradas ideais com fios ideais. Calcule o módulo da força F, em Newtons, para a situação de equilíbrio da figura acima, considerando a diferença de altura h = 50,0 cm, g = 10,0 m/s² e m= 240 kg e assinale a opção correta.
