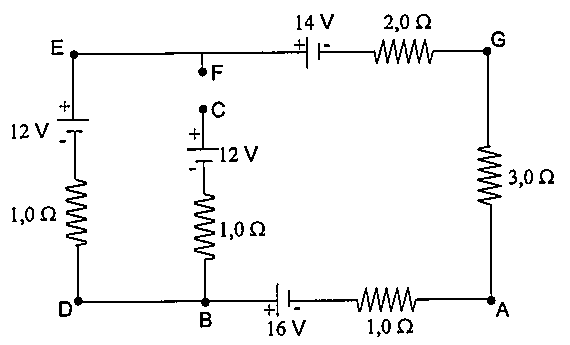

Considere o circuito elétrico esquematizado na figura abaixo. Sabendo que os pontos F e C são mantidos em aberto, calcule a diferença de potencial entre os pontos G e C (V_G - V_C) e assinale a opção correta.

Circuito elétrico com pontos E, F, G, C, D, B e A; baterias de 12 V (ramo E–D), 12 V (ramo C–B), 14 V (ramo E–G) e 16 V (ramo B–A); resistores de 1,0 Ω, 1,0 Ω, 2,0 Ω, 3,0 Ω e 1,0 Ω; pontos F e C em aberto.

Circuito elétrico com pontos E, F, G, C, D, B e A; baterias de 12 V (ramo E–D), 12 V (ramo C–B), 14 V (ramo E–G) e 16 V (ramo B–A); resistores de 1,0 Ω, 1,0 Ω, 2,0 Ω, 3,0 Ω e 1,0 Ω; pontos F e C em aberto.

Ver gabarito

Gabarito: C
