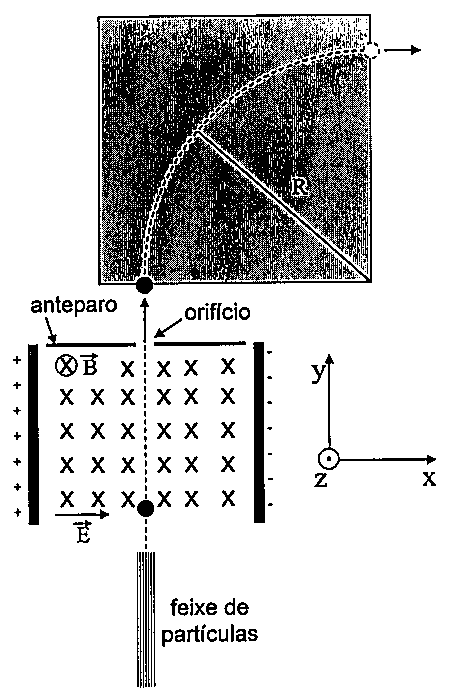

Observe a figura abaixo:
Um feixe de partículas, carregadas negativamente e com diferentes velocidades penetra em uma região com dois campos perpendiculares entre si, um campo elétrico de módulo E = 10 V/m e um campo magnético de módulo B = 5 x 10⁻² T, uniformes e constantes, e com direções e sentidos indicados na figura. Na outra extremidade dessa região existe um anteparo com um orifício que permite que somente partículas que não tenham tido sua trajetória desviada o ultrapassem, como ilustrado na figura. Ao ultrapassar o anteparo, as partículas penetram uma outra região de campo magnético constante e uniforme (área cinza na figura), descrevendo uma trajetória circular de raio R = 1 cm. Usando o eixo de coordenadas da figura, calcule o módulo e o sentido do vetor do campo magnético, ao longo do eixo z, na região de área cinza, considerando o módulo da carga de cada partícula q = 1,6 x 10⁻¹⁹ C, e massa de cada partícula m = 1,6 x 10⁻³¹ Kg e assinale a opção correta.
Um feixe de partículas, carregadas negativamente e com diferentes velocidades penetra em uma região com dois campos perpendiculares entre si, um campo elétrico de módulo E = 10 V/m e um campo magnético de módulo B = 5 x 10⁻² T, uniformes e constantes, e com direções e sentidos indicados na figura. Na outra extremidade dessa região existe um anteparo com um orifício que permite que somente partículas que não tenham tido sua trajetória desviada o ultrapassem, como ilustrado na figura. Ao ultrapassar o anteparo, as partículas penetram uma outra região de campo magnético constante e uniforme (área cinza na figura), descrevendo uma trajetória circular de raio R = 1 cm. Usando o eixo de coordenadas da figura, calcule o módulo e o sentido do vetor do campo magnético, ao longo do eixo z, na região de área cinza, considerando o módulo da carga de cada partícula q = 1,6 x 10⁻¹⁹ C, e massa de cada partícula m = 1,6 x 10⁻³¹ Kg e assinale a opção correta.
