Questão 5 — Programação Ladder de CLP (Automação Industrial) — Diretoria de Ensino da Marinha · Marinha do Brasil 2013

Automação Industrial Programação Ladder de CLP

Diretoria de Ensino da Marinha 2013 Superior

Marinha do Brasil · Professor do Magistério Superior · Caderno Amarela

Gabarito disponível

Analise a figura a seguir.

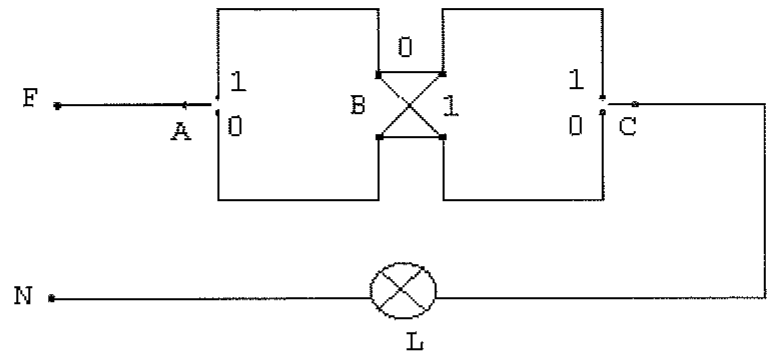

Esquema multifilar com fase F e neutro N, interruptor A (posições 1 e 0), interruptor intermediário B com ligação cruzada (posições 0 e 1), interruptor C (posições 1 e 0) e lâmpada L.

Esquema multifilar com fase F e neutro N, interruptor A (posições 1 e 0), interruptor intermediário B com ligação cruzada (posições 0 e 1), interruptor C (posições 1 e 0) e lâmpada L.

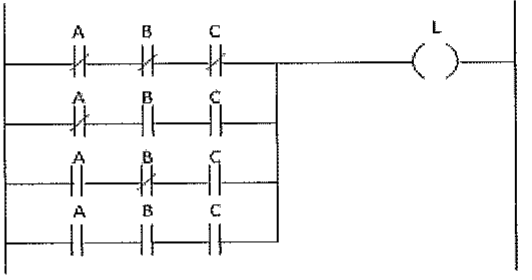

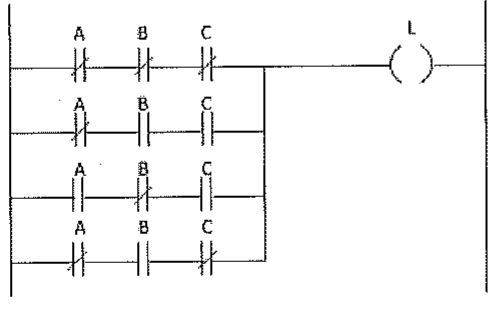

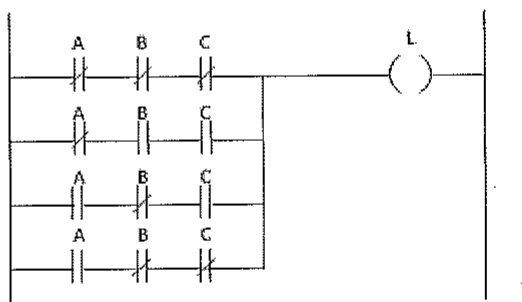

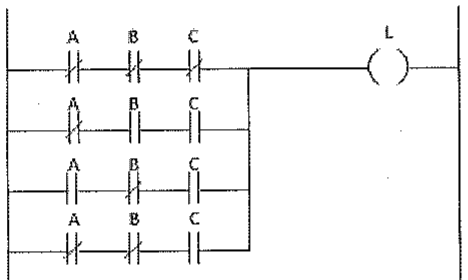

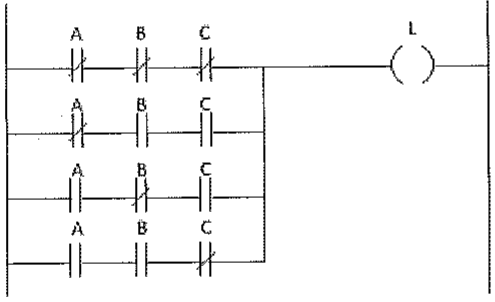

O esquema multifilar acima representa um comando "FOUR WAY" para o acionamento de uma lâmpada. Assinale a opção que apresenta o diagrama Ladder que executa este comando com base na execução de um CLP (controlador lógico programável).

Ver gabarito

Gabarito: C

Fonte: Gabarito preliminar: Gabarito CP-PMS/2013 — página 1
