Eletrônica Analógica Amplificadores Operacionais — Controlador PI

Diretoria de Ensino da Marinha 2013 Superior

Marinha do Brasil · Professor do Magistério Superior · Caderno Amarela

Gabarito disponível

Analise a figura a seguir.

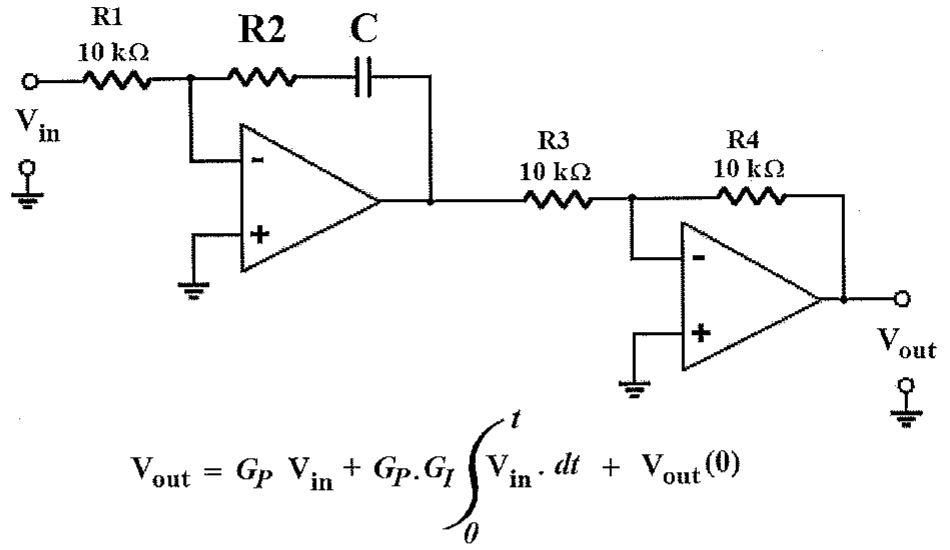

Circuito com dois amplificadores operacionais: o primeiro com R1 = 10 kΩ na entrada e R2 em série com C na realimentação; o segundo, inversor, com R3 = 10 kΩ e R4 = 10 kΩ. Abaixo, a expressão Vout = GP Vin + GP.GI ∫ de 0 a t Vin . dt + Vout(0).

Circuito com dois amplificadores operacionais: o primeiro com R1 = 10 kΩ na entrada e R2 em série com C na realimentação; o segundo, inversor, com R3 = 10 kΩ e R4 = 10 kΩ. Abaixo, a expressão Vout = GP Vin + GP.GI ∫ de 0 a t Vin . dt + Vout(0).

O circuito com amplificadores operacionais representado na figura acima é empregado em controlador no modo PI (Proporcional-Integrativo). O ganho proporcional de tensão GP vale 25 e o ganho integrativo GI vale 0,5 s⁻¹. Qual é o valor do capacitor C em μF ?

Ver gabarito

Gabarito: B

Fonte: Gabarito preliminar: Gabarito CP-PMS/2013 — página 1
