Questão 14 — Diagrama de Blocos e Função de Transferência (Sistemas de Controle) — Diretoria de Ensino da Marinha · Marinha do Brasil 2013

Sistemas de Controle Diagrama de Blocos e Função de Transferência

Diretoria de Ensino da Marinha 2013 Superior

Marinha do Brasil · Professor do Magistério Superior · Caderno Amarela

Gabarito disponível

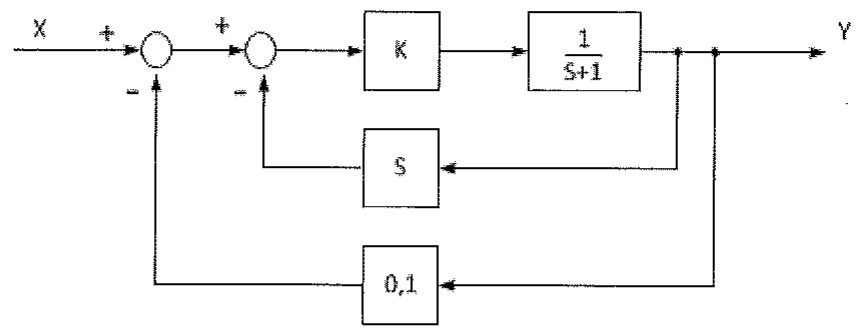

Considere o diagrama de blocos a seguir.

Diagrama de blocos com entrada X, dois somadores em sequência, bloco K em série com bloco 1/(S+1) e saída Y; realimentação interna pelo bloco S ao segundo somador e realimentação externa pelo bloco 0,1 ao primeiro somador, ambas negativas.

Diagrama de blocos com entrada X, dois somadores em sequência, bloco K em série com bloco 1/(S+1) e saída Y; realimentação interna pelo bloco S ao segundo somador e realimentação externa pelo bloco 0,1 ao primeiro somador, ambas negativas.

A função de transferência, do sistema de controle representado pelo diagrama em blocos acima, é dada por:

Ver gabarito

Gabarito: C

Fonte: Gabarito preliminar: Gabarito CP-PMS/2013 — página 1
