Questão 24 — Diagrama de Blocos e Função de Transferência (Sistemas de Controle) — Diretoria de Ensino da Marinha (DEnsM) · Marinha do Brasil 2017

Sistemas de Controle Diagrama de Blocos e Função de Transferência

Diretoria de Ensino da Marinha (DEnsM) 2017 Superior

Marinha do Brasil · Oficial dos Quadros Complementares (QC-CA e QC-FN) — Eletrônica · Caderno Amarela

Gabarito disponível

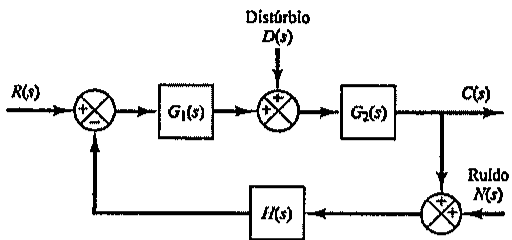

Analise a figura a seguir.

Diagrama de blocos: entrada R(s) em somador com realimentação negativa, bloco G1(s), somador com entrada de distúrbio D(s), bloco G2(s) e saída C(s); a saída soma-se ao ruído N(s) e retorna pelo bloco H(s) ao primeiro somador.

Diagrama de blocos: entrada R(s) em somador com realimentação negativa, bloco G1(s), somador com entrada de distúrbio D(s), bloco G2(s) e saída C(s); a saída soma-se ao ruído N(s) e retorna pelo bloco H(s) ao primeiro somador.

Sabendo-se que esse sistema está sujeito a três sinais de entrada: sinal de referência R(s), sinal de distúrbio D(s) e ruído N(s), assinale a opção correta.

Selecione uma alternativa A) A função de transferência distúrbio-saída é dada por C(s)/R(s) = G₁(s)G₂(s)/(1 + H(s)G₂(s)). B) A função de transferência ruído-saída é dada por D(s)/R(s) = G₂(s)/(1 − H(s)G₂(s)). C) A equação característica desse sistema é diferente, sendo dada por C(s)/R(s) = G₁(s)G₂(s)/(1 − H(s)G₂(s)). D) A equação característica desse sistema é a mesma, qualquer que seja o sinal de entrada escolhido como entrada. E) A função de transferência referência-saída é dada por C(s)/R(s) = G₁(s)G₂(s)/(1 − H(s)G₂(s)).

Ver gabarito

Gabarito: D

Fonte: Gabarito preliminar: Gabarito CP-QC-CA-FN/2017 — Eletrônica, prova AMARELA — página 3
