Questão discursiva 7 — Sistemas Elétricos de Potência: Componentes Simétricas — Curto-Circuito Monofásico

Padrão de resposta da banca disponível

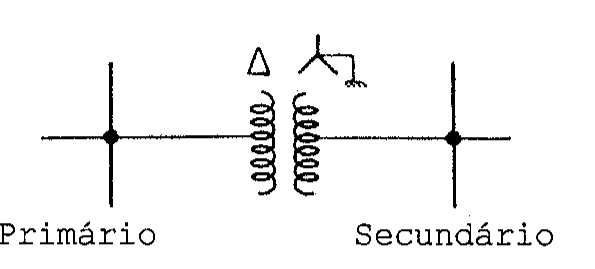

Dado um transformador trifásico de 10 MVA, de 138 para 13,8 kV, ligado em delta no primário e estrela aterrada no secundário, conforme o diagrama a seguir, com as seguintes impedâncias em valores pu de:



Dados:
z+ = z- = 5%; e zo = 10%
Para um curto monofásico na fase A no secundário.
Sendo assim, de acordo com os dados apresentados, faça o que se pede nos itens a seguir.

1. a)
   Desenhe os circuitos de componentes simétricas;
   2 pontos
2. b)
   Desenhe a associação dos circuitos para o curto monofásico da fase A no secundário.
   2 pontos
3. c)
   Calcule as correntes de curto-circuito das componentes simétricas em valores pu no secundário;
   2 pontos
4. d)
   Calcule as correntes em valores pu das componentes simétricas no primário.
   2 pontos
