Questão discursiva 8 — Instalações Elétricas: Dimensionamento de Condutores — Capacidade de Corrente e Queda de Tensão

Padrão de resposta da banca disponível

1. a)
   a corrente nominal do motor;
   2 pontos
2. b)
   a potência ativa e reativa nominais do motor; e
   2 pontos
3. c)

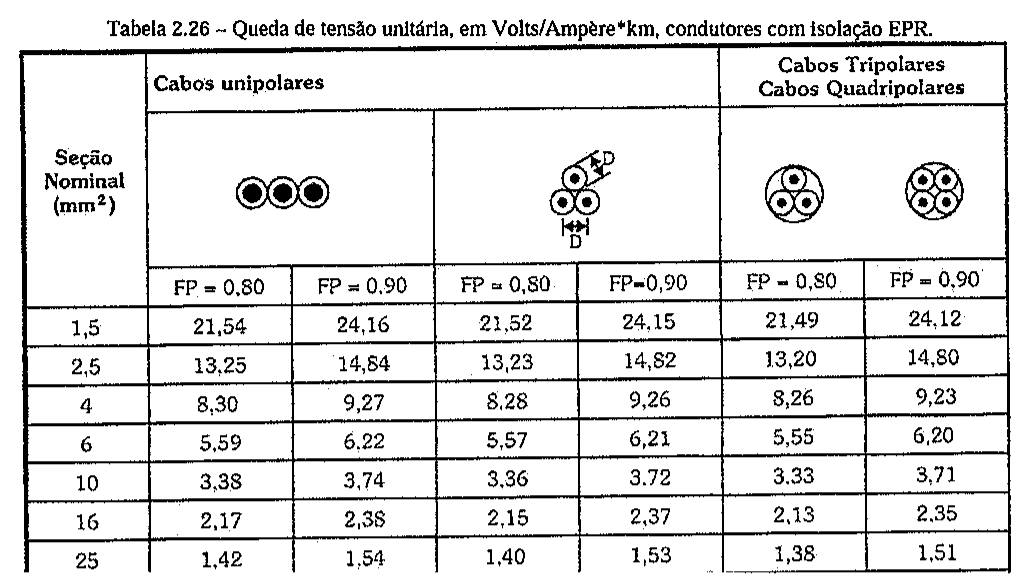

   a bitola do cabo, pelo critério de corrente e o de tensão, utilizando a tabela a seguir, para uma queda máxima de tensão de 2% para um cabo de 100 m de cobre, com cobertura de XLPE unipolares instalados no modo F em trifólio, com temperatura ambiente de 30° C e fator de agrupamento 1,0.

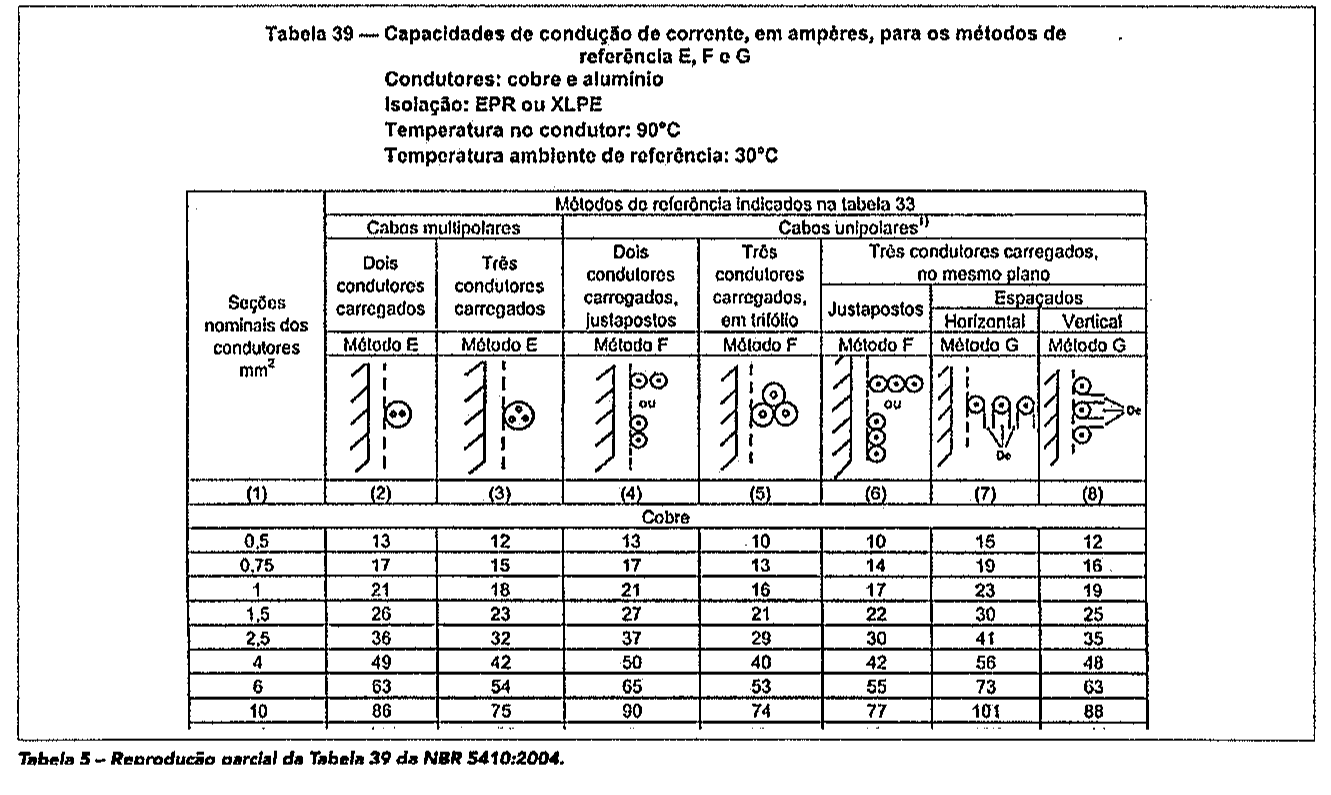

   Tabela reproduzida da norma NBR5410
   4 pontos
