Questão 2 — Gráficos de Funções — Translação e Função Degrau (Matemática) — Serviço de Seleção do Pessoal da Marinha · Marinha do Brasil — Escola Naval 2022

Matemática Gráficos de Funções — Translação e Função Degrau

Serviço de Seleção do Pessoal da Marinha 2022

Marinha do Brasil — Escola Naval · Caderno Azul

Gabarito disponível

Seja f a função definida por f(t − a) = { 0, 0 ≤ t < a ; 1, t ≥ a }.

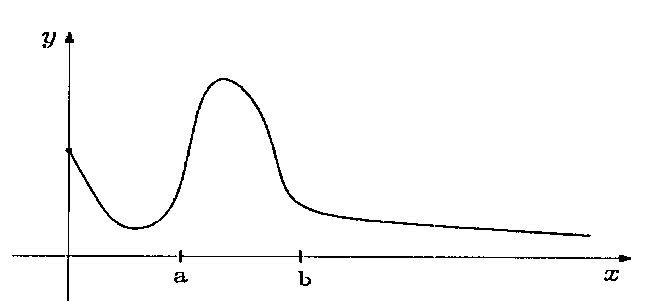

Considere o esboço do gráfico de g representado pela figura abaixo.
Gráfico de g: eixo x com marcas a e b; a curva parte de um valor positivo no eixo y, desce até um mínimo antes de a, sobe até um pico entre a e b e depois decresce lentamente, aproximando-se do eixo x à direita de b.

Gráfico de g: eixo x com marcas a e b; a curva parte de um valor positivo no eixo y, desce até um mínimo antes de a, sobe até um pico entre a e b e depois decresce lentamente, aproximando-se do eixo x à direita de b.

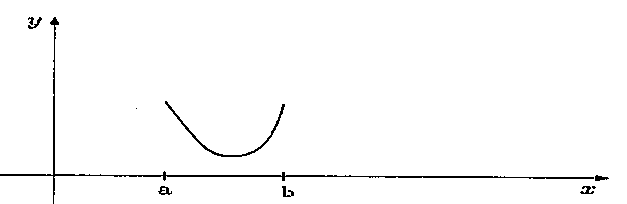

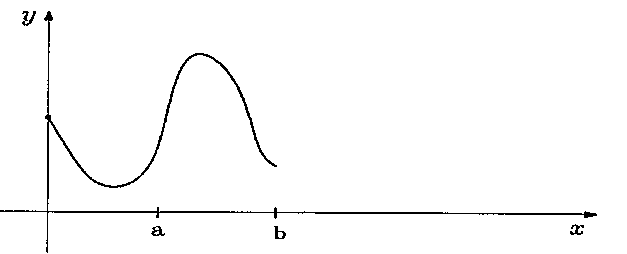

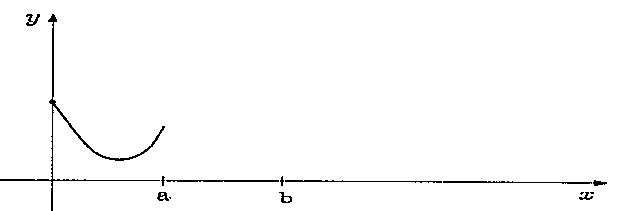

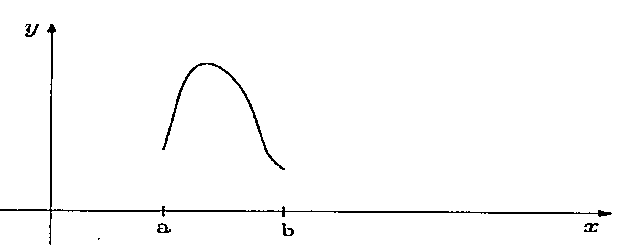

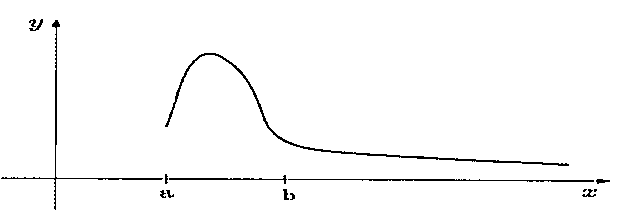

Assinale a opção que apresenta o esboço da parte positiva do gráfico de g(t − a) f(t − a) − g(t − a) f(t − b).

Ver gabarito

Gabarito: B

Fonte: Gabarito preliminar: Gabarito final CPAEN 2022 — página 1
