Questão 2 — Circuitos RLC em Corrente Alternada (Circuitos Elétricos) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2023

Circuitos Elétricos Circuitos RLC em Corrente Alternada

Serviço de Seleção do Pessoal da Marinha (SSPM) 2023

Marinha do Brasil · Corpo Auxiliar de Praças (CP-CAP) — Eletrônica · Caderno Amarela

Gabarito disponível

Examine o circuito abaixo.

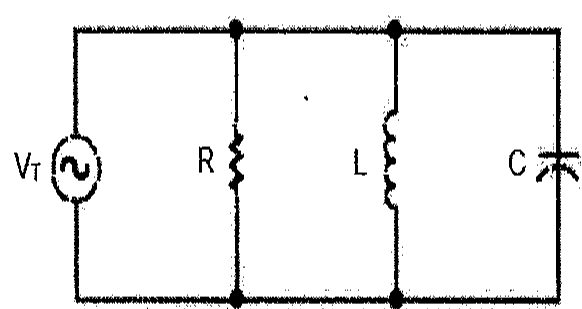

Circuito com fonte de tensão alternada VT alimentando, em paralelo, um resistor R, um indutor L e um capacitor C.

Calcule a corrente total do circuito acima e assinale a opção correta.

Dados: VT = 150 V 80 Hz; R = 200 Ω; L = 0,4 H; C = 12 μF e π = 3,14.

Ver gabarito

Gabarito: C

Fonte: Gabarito preliminar: Gabarito final CP-CAP/2023 — página 4
