Questão 8 — Eletrônica Digital: Portas Lógicas NAND — Análise de Circuitos

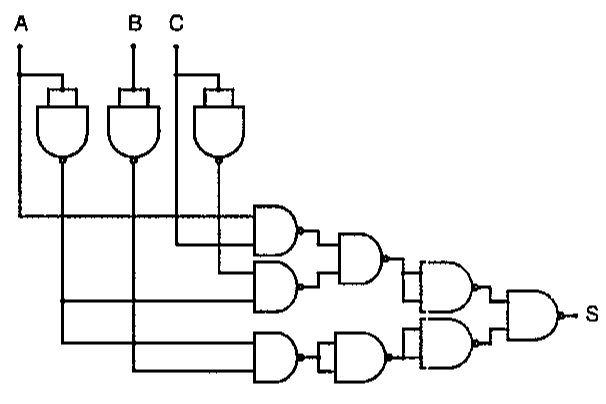

Examine a figura abaixo.



Em um laboratório que utiliza apenas portas lógicas NAND, um projetista se depara com o diagrama esquemático da figura acima, com entradas A, B e C e saída S. Assinale a opção que apresenta a expressão equivalente à função da saída S do circuito.
