Questão 21 — Transistor Bipolar de Junção — Regiões de Operação (Eletrônica Analógica) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2023

Eletrônica Analógica Transistor Bipolar de Junção — Regiões de Operação

Serviço de Seleção do Pessoal da Marinha (SSPM) 2023

Marinha do Brasil · Corpo Auxiliar de Praças (CP-CAP) — Eletrônica · Caderno Amarela

Gabarito disponível

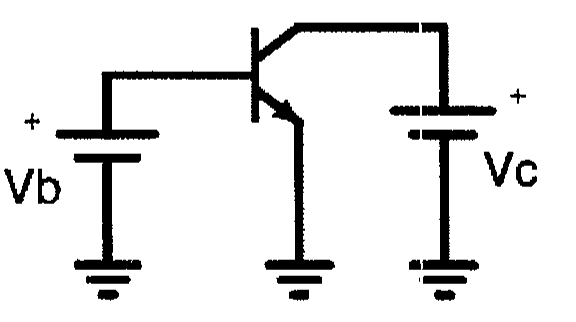

Examine a figura abaixo.

Transistor bipolar com fonte Vb ligada à base, fonte Vc ligada ao coletor e emissor aterrado; os terminais negativos das fontes estão aterrados.

Transistor bipolar com fonte Vb ligada à base, fonte Vc ligada ao coletor e emissor aterrado; os terminais negativos das fontes estão aterrados.

No que se refere às regiões de operação do transistor, assinale a opção correta.

Selecione uma alternativa A) Se Vb>Vc, o transistor está em modo ativo. B) Se Vb<Vc, o transistor está em corte. C) Se Vb>Vc, o transistor está em corte. D) Se Vb>Vc, o transistor está em saturação. E) Se Vb<Vc, o transistor está em saturação.
