Analise o circuito da figura abaixo, considerando componentes ideais.

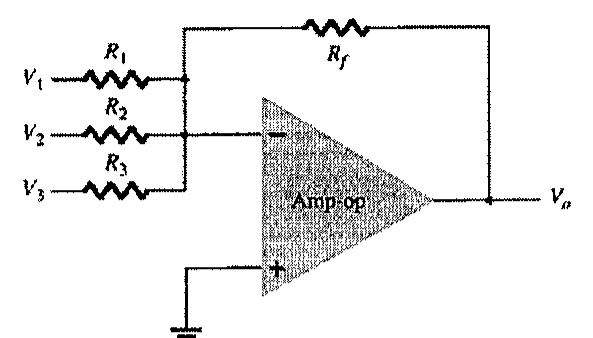

Amplificador operacional com as entradas V1, V2 e V3 ligadas, respectivamente, pelos resistores R1, R2 e R3 à entrada inversora; resistor de realimentação Rf entre a saída Vo e a entrada inversora; entrada não inversora aterrada.

Amplificador operacional com as entradas V1, V2 e V3 ligadas, respectivamente, pelos resistores R1, R2 e R3 à entrada inversora; resistor de realimentação Rf entre a saída Vo e a entrada inversora; entrada não inversora aterrada.

Calcule a tensão de saída Vo, e assinale a opção correta.
