Observe o circuito abaixo.

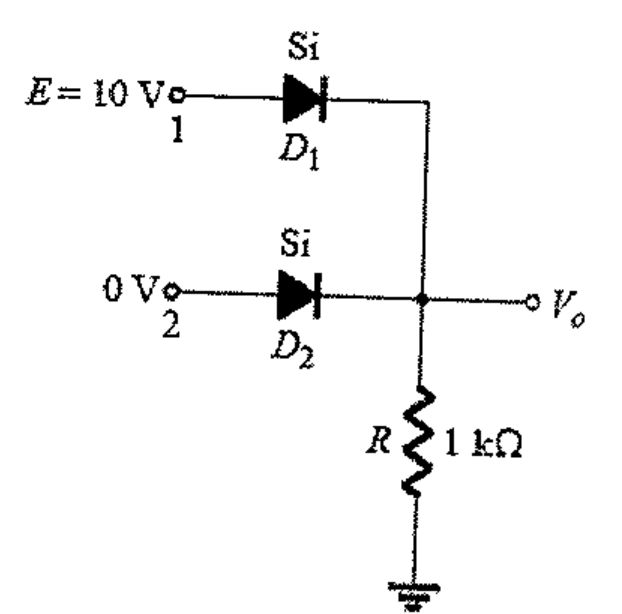

Circuito com dois diodos de silício D1 e D2: entrada 1 com E = 10 V no anodo de D1 e entrada 2 com 0 V no anodo de D2; os catodos se unem na saída Vo, ligada ao terra por um resistor R de 1 kΩ.

Circuito com dois diodos de silício D1 e D2: entrada 1 com E = 10 V no anodo de D1 e entrada 2 com 0 V no anodo de D2; os catodos se unem na saída Vo, ligada ao terra por um resistor R de 1 kΩ.

Calcule o valor da corrente quando os valores V₀ = 9 V; V₁ = 10V e V₂ = 0,0V, e assinale a opção correta.

Ver gabarito

Gabarito: D
