Observe o circuito abaixo.

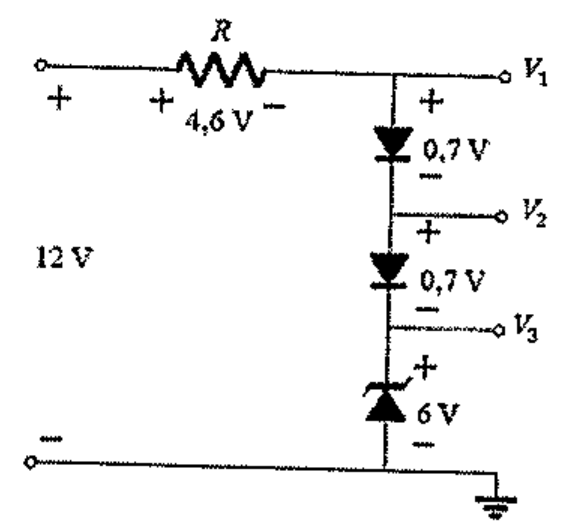

Circuito alimentado por 12 V: resistor R com queda de 4,6 V em série com dois diodos de 0,7 V e um diodo zener de 6 V ligados ao terra; os pontos V1, V2 e V3 estão no anodo do primeiro diodo, entre os diodos e acima do zener.

Circuito alimentado por 12 V: resistor R com queda de 4,6 V em série com dois diodos de 0,7 V e um diodo zener de 6 V ligados ao terra; os pontos V1, V2 e V3 estão no anodo do primeiro diodo, entre os diodos e acima do zener.

Analise o circuito acima, calcule os valores das tensões em V₁, V₂ e V₃, e assinale a opção correta.

Selecione uma alternativa A) 7,4 V; 6,7 V e 6V. B) 5,2 V; 4,9 V e 4,0V. C) 3,2 V; 3,9 V e 2,2V. D) 2,2 V; 2,1 V e 1,8V. E) 1,2 V; 2,0 V e 1,2V.

Ver gabarito

Gabarito: A
