Questão 28 — Circuitos com Diodos (Eletrônica Analógica) — Serviço de Seleção do Pessoal da Marinha · Marinha do Brasil 2024

Eletrônica Analógica Circuitos com Diodos

Serviço de Seleção do Pessoal da Marinha 2024

Marinha do Brasil · Corpo Auxiliar de Praças da Marinha — Eletrônica · Caderno Amarela

Gabarito disponível

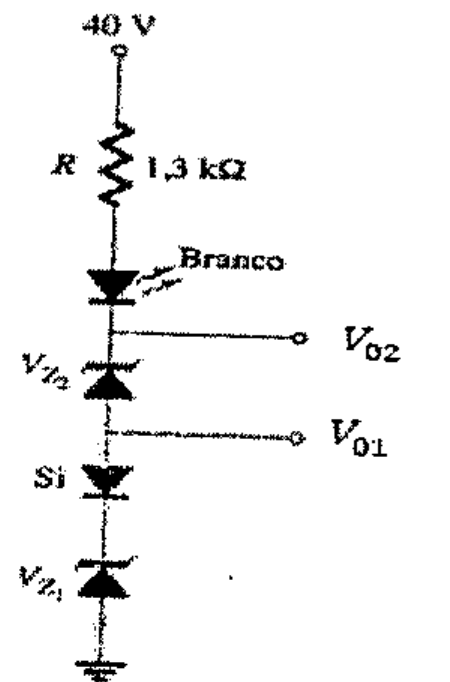

Observe o circuito abaixo.

Circuito em série a partir de 40 V: resistor R de 1,3 kΩ, LED branco, diodo zener VZ2, diodo de silício e diodo zener VZ1 ao terra; a saída V02 fica entre o LED e VZ2, e a saída V01 entre VZ2 e o diodo de silício.

Circuito em série a partir de 40 V: resistor R de 1,3 kΩ, LED branco, diodo zener VZ2, diodo de silício e diodo zener VZ1 ao terra; a saída V02 fica entre o LED e VZ2, e a saída V01 entre VZ2 e o diodo de silício.

No circuito acima, são empregados diodos zener VZ1 = 3,3 V e VZ2 = 6 V. O diodo de luz branca tem queda de tensão de 4 V. Calcule os valores de V₀₁ e V₀₂ em volts e assinale a opção correta.
Dado: considere queda no diodo de 0,7 V.

Ver gabarito

Gabarito: C

Fonte: Gabarito preliminar: Gabarito final CP-CAP 2024 — página 5
