Questão 39 — Circuitos com Diodos (Eletrônica Analógica) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2023

Eletrônica Analógica Circuitos com Diodos

Serviço de Seleção do Pessoal da Marinha (SSPM) 2023

Marinha do Brasil · Corpo Auxiliar de Praças (CP-CAP) — Eletrônica · Caderno Amarela

Gabarito disponível

Examine o circuito abaixo.

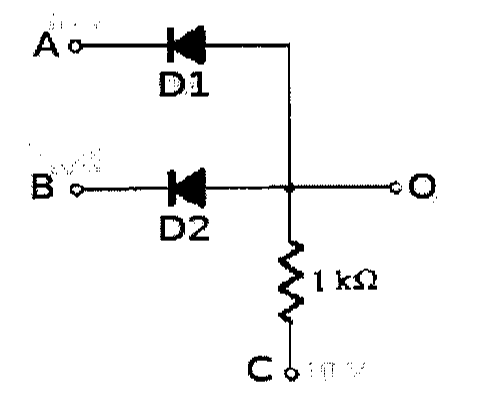

Circuito com o terminal A ligado ao diodo D1 e o terminal B ligado ao diodo D2, ambos com o catodo voltado para os terminais de entrada; os outros terminais dos diodos unem-se no nó de saída O, que se liga ao terminal C por um resistor de 1 kΩ.

Circuito com o terminal A ligado ao diodo D1 e o terminal B ligado ao diodo D2, ambos com o catodo voltado para os terminais de entrada; os outros terminais dos diodos unem-se no nó de saída O, que se liga ao terminal C por um resistor de 1 kΩ.

Dado o circuito acima, assinale a opção que apresenta o estado de condução dos diodos e a tensão de saída O, considerando diodos com queda constante de tensão de 0,7V quando diretamente polarizados.

Dados: A = 15V; B = 5V e C = 10V

Selecione uma alternativa A) D1 e D2 conduzindo, O = 5 V B) D1 em corte, D2 conduzindo, O = 5,7 V C) D1 conduzindo, D2 em corte, O = 15,7 V D) D1 em corte, D2 conduzindo, O = 4,3 V E) D1 e D2 em corte, O = 10 V

Ver gabarito

Gabarito: B

Fonte: Gabarito preliminar: Gabarito final CP-CAP/2023 — página 4
