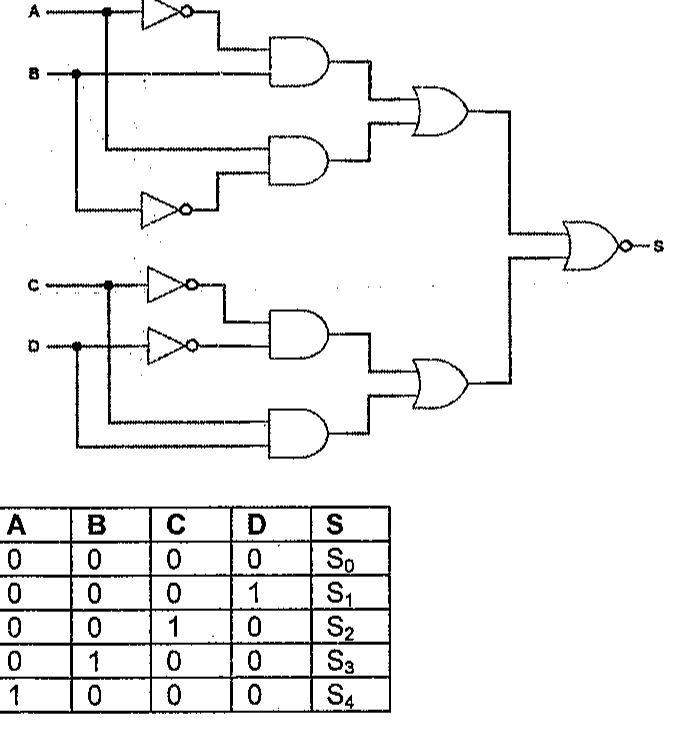

Uma matriz de áudio localizada em um navio possui o circuito lógico apresentado abaixo em seu diagrama esquemático.
Diagrama de circuito lógico com entradas A, B, C e D: portas inversoras, quatro portas E, duas portas OU e uma porta NOU (NOR) final com saída S; abaixo, tabela com as colunas A, B, C, D e S e as linhas 0000→S0, 0001→S1, 0010→S2, 0100→S3 e 1000→S4.

Diagrama de circuito lógico com entradas A, B, C e D: portas inversoras, quatro portas E, duas portas OU e uma porta NOU (NOR) final com saída S; abaixo, tabela com as colunas A, B, C, D e S e as linhas 0000→S0, 0001→S1, 0010→S2, 0100→S3 e 1000→S4.

Considerando as entradas lógicas A, B, C, e D da tabela acima, quais são os níveis lógicos S₀, S₁, S₂, S₃ e S₄ observados, respectivamente?

Ver gabarito

Gabarito: C
