Questão 74 — Circuitos Lógicos Combinacionais (Eletrônica Digital) — Cebraspe · Tribunal de Justiça do Estado do Pará (TJPA) 2025

Eletrônica Digital Circuitos Lógicos Combinacionais

Cebraspe 2025

Tribunal de Justiça do Estado do Pará (TJPA) · Analista Judiciário – Especialidade: Engenharia Elétrica

Gabarito disponível

Texto-base:

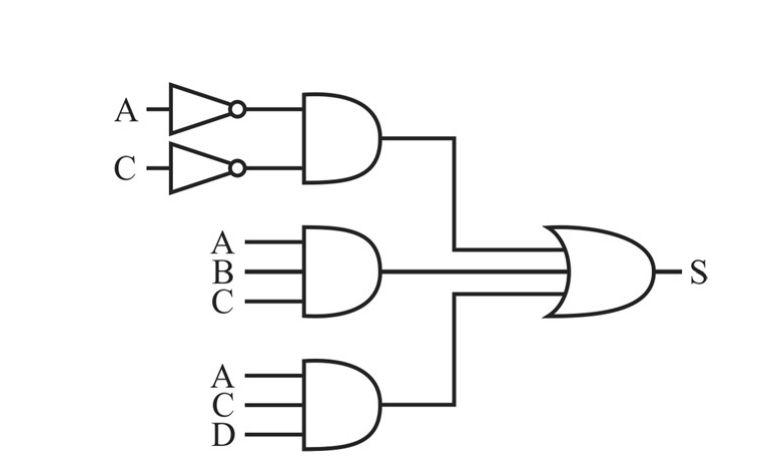

Circuito lógico: porta AND com entradas A e C invertidas por inversores; porta AND com entradas A, B e C; porta AND com entradas A, C e D; as três saídas alimentam uma porta OR cuja saída é S.

Circuito lógico: porta AND com entradas A e C invertidas por inversores; porta AND com entradas A, B e C; porta AND com entradas A, C e D; as três saídas alimentam uma porta OR cuja saída é S.

Com base no circuito lógico precedente, julgue os próximos itens.

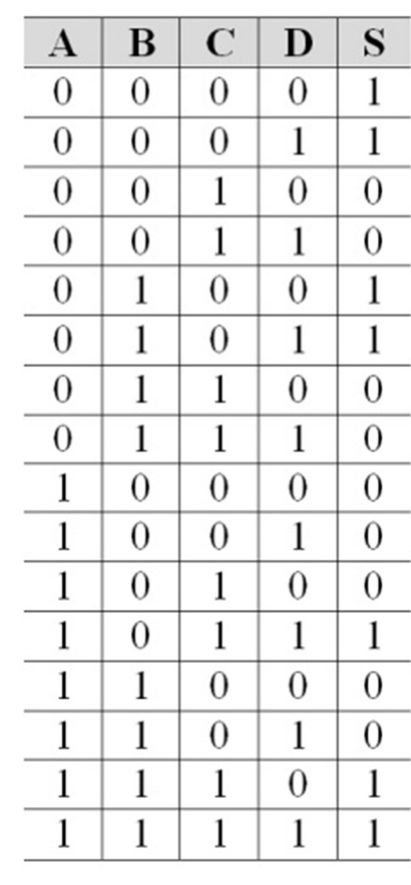

A tabela verdade a seguir corresponde à função lógica realizada pelo circuito apresentado.
Tabela verdade com colunas A, B, C, D e S e 16 linhas: 0000→1; 0001→1; 0010→0; 0011→0; 0100→1; 0101→1; 0110→0; 0111→0; 1000→0; 1001→0; 1010→0; 1011→1; 1100→0; 1101→0; 1110→1; 1111→1.

Tabela verdade com colunas A, B, C, D e S e 16 linhas: 0000→1; 0001→1; 0010→0; 0011→0; 0100→1; 0101→1; 0110→0; 0111→0; 1000→0; 1001→0; 1010→0; 1011→1; 1100→0; 1101→0; 1110→1; 1111→1.

Selecione uma alternativa Certo Errado

Ver gabarito

Gabarito: Certo

Fonte: Gabarito preliminar: Gabarito definitivo — Cargo 13
