Questão 20 — Eletrônica Digital: Circuitos Lógicos Combinacionais

Eletrônica Digital Circuitos Lógicos Combinacionais

Diretoria de Ensino da Marinha 2013 Superior

Marinha do Brasil · Professor do Magistério Superior · Caderno Amarela

Gabarito disponível

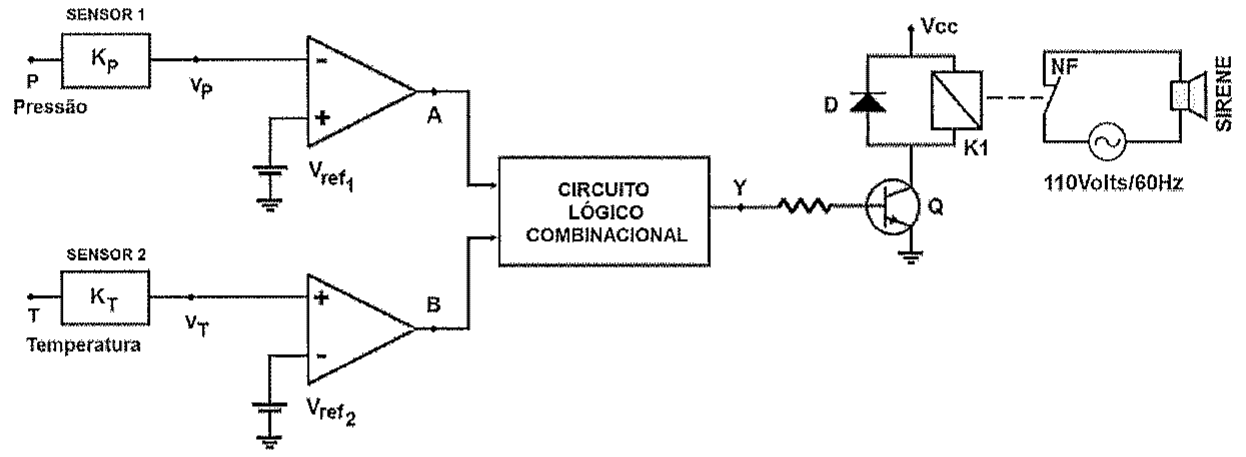

Analise a figura a seguir.

Sensor 1 (KP) de pressão gera VP na entrada inversora de um comparador com Vref1, de saída A; sensor 2 (KT) de temperatura gera VT na entrada não inversora de um comparador com Vref2, de saída B; A e B entram no circuito lógico combinacional de saída Y, que aciona o transistor Q e o relé K1 com diodo D; o contato NF de K1 comanda uma sirene em 110 Volts/60 Hz.

Dois comparadores são empregados para discriminar a pressão P e a temperatura T de um processo, conforme mostrado na figura acima. Os dois sensores são lineares com função de transferência KP e KT que são dois números positivos. Sabe-se que uma lógica digital combinacional positiva aciona uma sirene somente quando ocorre simultaneamente a situação pressão alta com temperatura baixa. Os limiares de comparação (THRESHOLD) que definem as variáveis como alta ou baixa são ajustados pelas tensões de referência Vref₁ e Vref₂. O contato do relé K1 é normalmente fechado (NF). Qual é a função lógica desse circuito combinacional?
Selecione uma alternativa

Ver gabarito

Gabarito: A

Fonte: Gabarito preliminar: Gabarito CP-PMS/2013 — página 1
