Questão 31 — Portas Lógicas (Eletrônica Digital) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2025

Eletrônica Digital Portas Lógicas

Serviço de Seleção do Pessoal da Marinha (SSPM) 2025

Marinha do Brasil · Oficial dos Quadros Complementares (QC-FN Engenharias e QC-CA Ciências Náuticas — Área de Náutica) · Caderno Amarela

Gabarito disponível

Examine a figura abaixo.

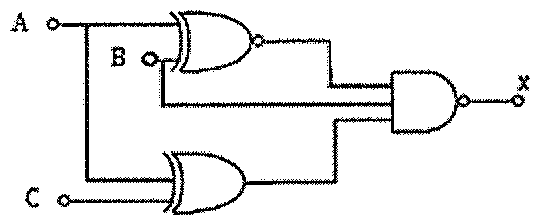

Circuito lógico com entradas A, B e C: A e B alimentam uma porta XNOR; A e C alimentam uma porta XOR; as saídas dessas portas e a entrada B alimentam uma porta NAND de três entradas, cuja saída é X.

Circuito lógico com entradas A, B e C: A e B alimentam uma porta XNOR; A e C alimentam uma porta XOR; as saídas dessas portas e a entrada B alimentam uma porta NAND de três entradas, cuja saída é X.

Partindo da figura acima, determine as condições de entrada necessárias para que a saída X possua valor baixo e assinale a opção correta.

Selecione uma alternativa A) A = 1, B = 1 e C = 0. B) A = 1, B = 1 e C = 1. C) A = 0, B = 0 e C = 1. D) A = 1, B = 0 e C = 0. E) A = 0, B = 1 e C = 1.

Ver gabarito

Gabarito: A

Fonte: Gabarito preliminar: Gabarito final SSPM — Eletrônica — página 4
