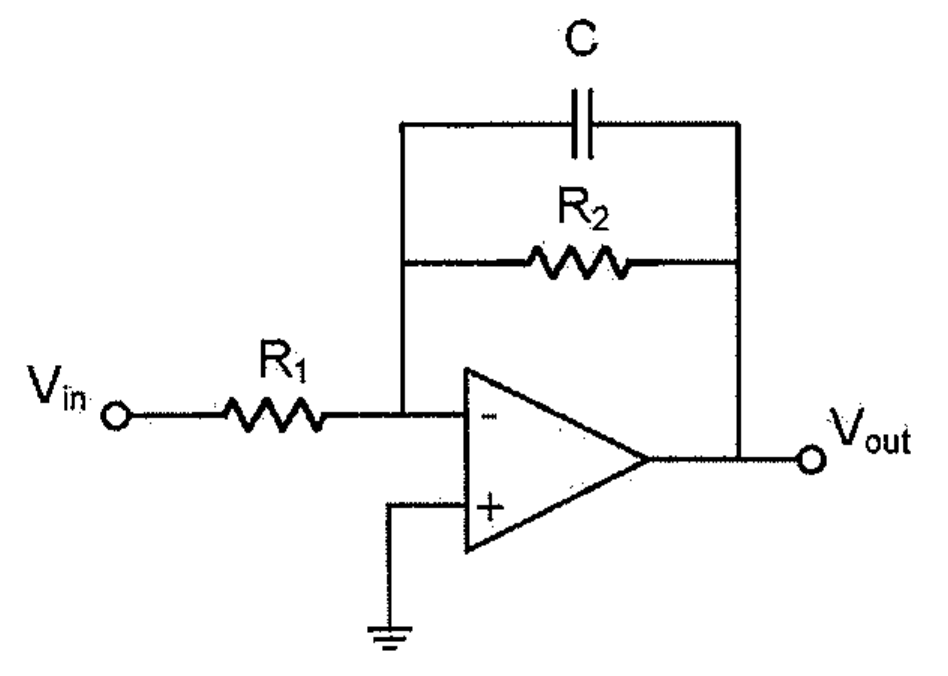

Analise a figura a seguir.
Um filtro ativo passa-baixa de primeira ordem é construído com um amplificador operacional ideal, como representado na figura acima. A entrada é aplicada ao terminal inversor por meio de um resistor R1=5kΩ. Um resistor R2=15kΩ está em paralelo com um capacitor C=0,1μF, ambos conectados entre a saída e a entrada inversora. O terminal não inversor está aterrado.
Com base nessa configuração, determine, aproximadamente, a frequência de corte do filtro e assinale a opção correta.
Um filtro ativo passa-baixa de primeira ordem é construído com um amplificador operacional ideal, como representado na figura acima. A entrada é aplicada ao terminal inversor por meio de um resistor R1=5kΩ. Um resistor R2=15kΩ está em paralelo com um capacitor C=0,1μF, ambos conectados entre a saída e a entrada inversora. O terminal não inversor está aterrado.
Com base nessa configuração, determine, aproximadamente, a frequência de corte do filtro e assinale a opção correta.
