Questão 39 — Circuitos RLC em Corrente Alternada (Circuitos Elétricos) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2025

Circuitos Elétricos Circuitos RLC em Corrente Alternada

Serviço de Seleção do Pessoal da Marinha (SSPM) 2025

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Eletroeletrônica · Caderno Amarela

Gabarito disponível

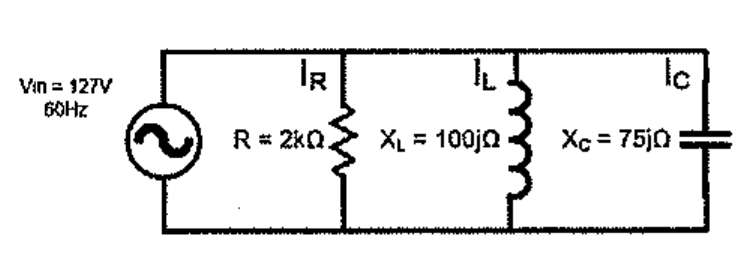

Observe o circuito RLC da figura abaixo.

Circuito RLC paralelo alimentado por fonte Vin = 127 V, 60 Hz: ramo resistivo R = 2 kΩ (corrente IR), ramo indutivo XL = 100j Ω (corrente IL) e ramo capacitivo XC = 75j Ω (corrente IC).

Circuito RLC paralelo alimentado por fonte Vin = 127 V, 60 Hz: ramo resistivo R = 2 kΩ (corrente IR), ramo indutivo XL = 100j Ω (corrente IL) e ramo capacitivo XC = 75j Ω (corrente IC).

Assinale a opção que apresenta, respectivamente, o módulo da corrente drenada da fonte e o módulo da impedância equivalente do sistema.

Selecione uma alternativa A) 1,215A e 420,3Ω B) 0,428A e 296,7Ω C) 1,272A e 100Ω D) 0,658A e 350,2Ω E) 1,963A e 422,5Ω

Ver gabarito

Gabarito: B

Fonte: Gabarito preliminar: Gabarito final CP-QTPA 2025 — Eletroeletrônica, página 1
