Questão 21 — Análise de Circuitos em Corrente Contínua (Circuitos Elétricos) — Marinha do Brasil — Diretoria de Ensino da Marinha (DEnsM) · Marinha do Brasil — Corpo de Fuzileiros Navais 2018

Circuitos Elétricos Análise de Circuitos em Corrente Contínua

Marinha do Brasil — Diretoria de Ensino da Marinha (DEnsM) 2018 Superior

Marinha do Brasil — Corpo de Fuzileiros Navais · Oficial do Quadro Complementar de Oficiais Fuzileiros Navais (CP-QC-FN) · Caderno Amarela

Gabarito disponível

Observe o circuito abaixo.

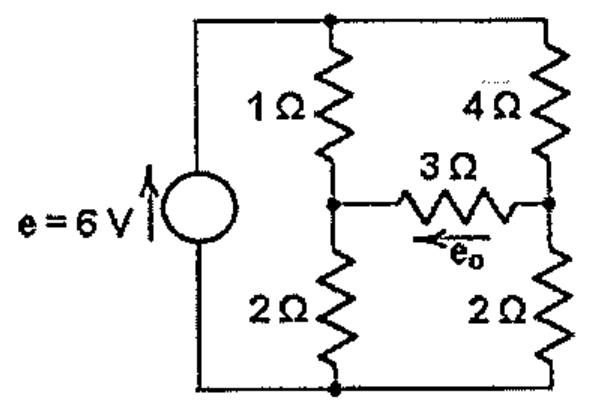

Fonte de 6 V alimentando uma ponte: resistores de 1 Ω e 2 Ω em um ramo, 4 Ω e 2 Ω no outro, com resistor de 3 Ω ligando os pontos médios; tensão e0 indicada sobre o resistor de 3 Ω.

Fonte de 6 V alimentando uma ponte: resistores de 1 Ω e 2 Ω em um ramo, 4 Ω e 2 Ω no outro, com resistor de 3 Ω ligando os pontos médios; tensão e0 indicada sobre o resistor de 3 Ω.

Na figura acima, determine a tensão e₀ na carga de 3 Ω e assinale a opção correta.

Ver gabarito

Gabarito: B

Fonte: Gabarito preliminar: Gabarito final SSPM (CP-QC-FN/2018) — página 2
