Questão 1 — Transistor Bipolar de Junção — Polarização (Eletrônica Analógica) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2023

Eletrônica Analógica Transistor Bipolar de Junção — Polarização

Serviço de Seleção do Pessoal da Marinha (SSPM) 2023

Marinha do Brasil · Corpo Auxiliar de Praças (CP-CAP) — Eletrônica · Caderno Amarela

Gabarito disponível

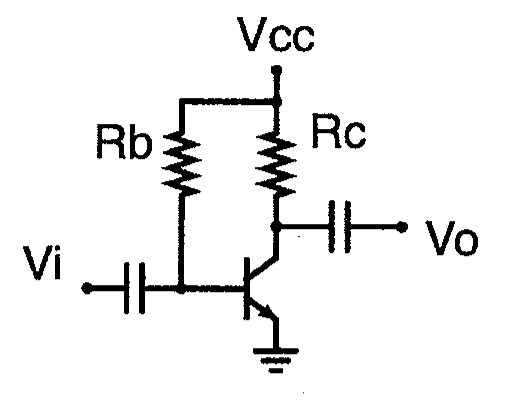

Considere o circuito da figura abaixo.

Circuito amplificador com transistor bipolar NPN em emissor comum: resistor Rb entre Vcc e a base, resistor Rc entre Vcc e o coletor, capacitor de acoplamento na entrada Vi ligada à base e capacitor de acoplamento na saída Vo ligada ao coletor; emissor aterrado.

Circuito amplificador com transistor bipolar NPN em emissor comum: resistor Rb entre Vcc e a base, resistor Rc entre Vcc e o coletor, capacitor de acoplamento na entrada Vi ligada à base e capacitor de acoplamento na saída Vo ligada ao coletor; emissor aterrado.

Calcule a potência média dissipada no transistor e assinale a opção correta.

Dados: Vcc = 6,7V; Vbe = 0,7; Rb = 100 kΩ e Rc = 1kΩ.

Ver gabarito

Gabarito: A

Fonte: Gabarito preliminar: Gabarito final CP-CAP/2023 — página 4
