Questão 16 — Transistor Bipolar de Junção — Polarização (Eletrônica Analógica) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2023

Eletrônica Analógica Transistor Bipolar de Junção — Polarização

Serviço de Seleção do Pessoal da Marinha (SSPM) 2023

Marinha do Brasil · Corpo Auxiliar de Praças (CP-CAP) — Eletrônica · Caderno Amarela

Gabarito disponível

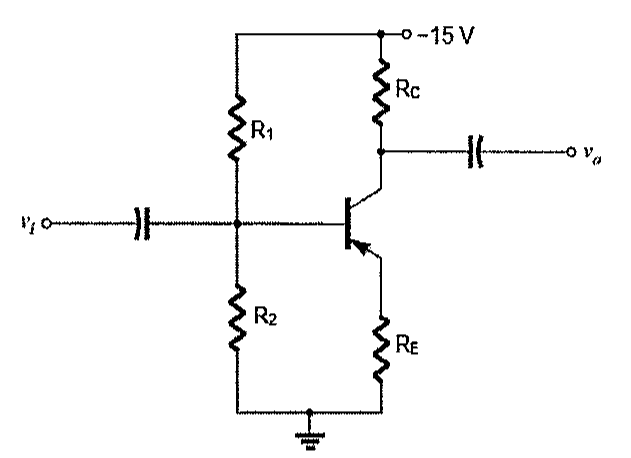

Examine a figura abaixo.

Amplificador com transistor bipolar PNP polarizado por divisor de tensão R1 e R2 a partir de –15 V, resistor RC no coletor, resistor RE no emissor ligado à terra, entrada vi acoplada por capacitor à base e saída vo acoplada por capacitor ao coletor.

Amplificador com transistor bipolar PNP polarizado por divisor de tensão R1 e R2 a partir de –15 V, resistor RC no coletor, resistor RE no emissor ligado à terra, entrada vi acoplada por capacitor à base e saída vo acoplada por capacitor ao coletor.

Usando a análise exata no circuito da figura acima, calcule o valor de VCE e assinale a opção correta.

Dados: β = 100; R1 = 45 kΩ; R2 = 15 kΩ; RE = 1,5kΩ e RC = 3,2 kΩ.

Ver gabarito

Gabarito: B

Fonte: Gabarito preliminar: Gabarito final CP-CAP/2023 — página 4
