Analise o circuito abaixo.

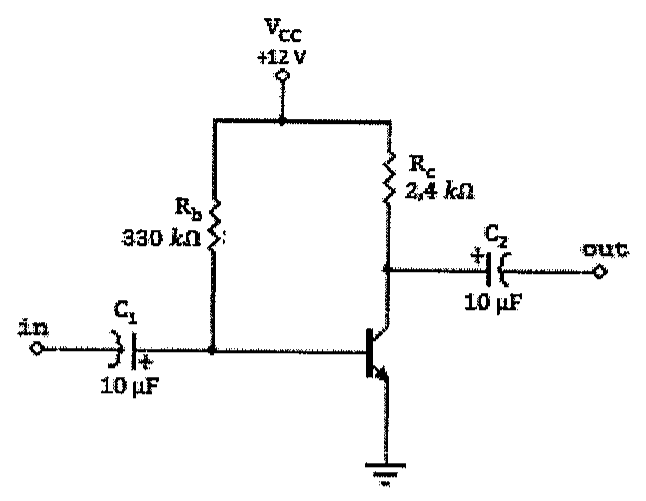

Amplificador emissor comum: Vcc = +12 V; Rb = 330 kΩ do Vcc à base; Rc = 2,4 kΩ do Vcc ao coletor; emissor aterrado; entrada pela base através de C1 = 10 µF; saída no coletor através de C2 = 10 µF.

Amplificador emissor comum: Vcc = +12 V; Rb = 330 kΩ do Vcc à base; Rc = 2,4 kΩ do Vcc ao coletor; emissor aterrado; entrada pela base através de C1 = 10 µF; saída no coletor através de C2 = 10 µF.

Para um transistor bipolar de junção com β = 50, calcule o valor de VCB do circuito e assinale a opção correta.
