Questão 40 — Transistor Bipolar de Junção — Polarização (Eletrônica Analógica) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2023

Eletrônica Analógica Transistor Bipolar de Junção — Polarização

Serviço de Seleção do Pessoal da Marinha (SSPM) 2023

Marinha do Brasil · Corpo Auxiliar de Praças (CP-CAP) — Eletrônica · Caderno Amarela

Gabarito disponível

Considere o circuito da figura abaixo.

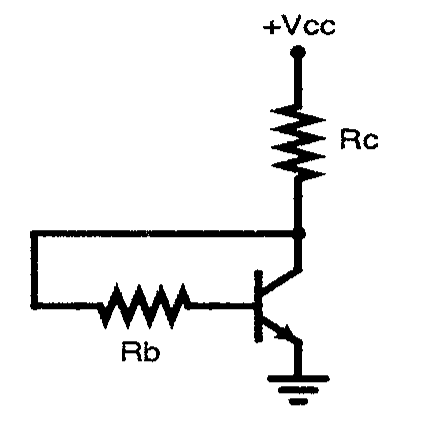

Transistor NPN com resistor Rc entre +Vcc e o coletor, resistor Rb entre o coletor e a base (realimentação) e emissor aterrado.

Transistor NPN com resistor Rc entre +Vcc e o coletor, resistor Rb entre o coletor e a base (realimentação) e emissor aterrado.

Calcule a corrente IC, que entra no terminal coletor do transistor, e assinale a opção correta.

Dados: Vcc = 8,7V; Hfe = 99; VBE = 0,7V; RC = 2KΩ e Rb = 200kΩ.

Ver gabarito

Gabarito: B

Fonte: Gabarito preliminar: Gabarito final CP-CAP/2023 — página 4
